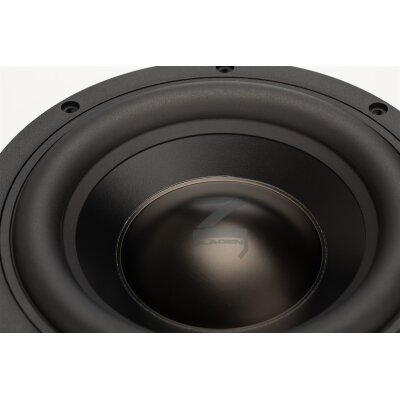

High End Subwoofer
Gladen Zeta 08
20 cm / 08” Subwoofer
500 / 200 Watt
2x2 Ohm Impedanz
2” Schwingspule
Übersicht Gladen Zeta 08
Der Zeta 08 ist ein 22 cm großes Subwoofer-Chassis, das für eine kontrollierte und verzerrungsarme Wiedergabe der Tieftonfrequenzen entwickelt wurde. Aufgrund seiner Konstruktion, die auf lineare Membranbewegung und stabile Antriebseigenschaften ausgelegt ist, eignet er sich besonders für kompakte Subwoofer-Anwendungen.

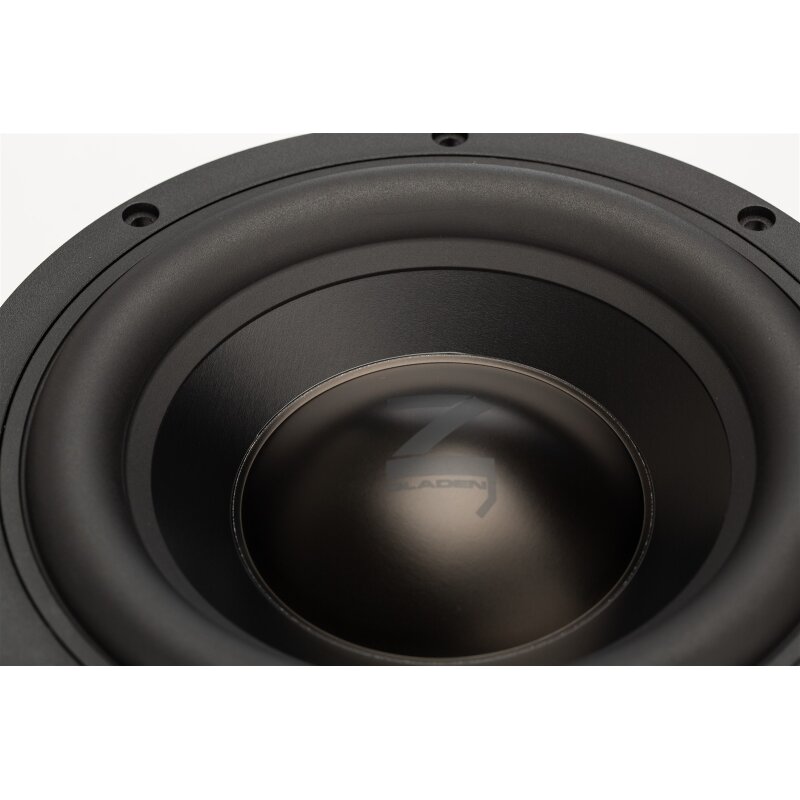

Die steife Aluminium-Membran sorgt für eine saubere Kolbenbewegung über den gesamten Arbeitsbereich und ermöglicht so eine präzise Basswiedergabe auch bei höheren Pegeln. Der stabile Aluminium-Druckgusskorb ist großzügig belüftet, um Luftkompressionen im Betrieb zu reduzieren, und bietet hohe mechanische Festigkeit.
Das Magnet- und Antriebssystem verfügt über eine integrierte Feldstabilisierung, die den magnetischen Fluss bei steigender Aussteuerung konstant hält. Dadurch werden nichtlineare Verzerrungen insbesondere bei größeren Membranauslenkungen reduziert.
Der leistungsfähige Motor ist mit einer 2-Zoll-Schwingspule ausgestattet und sorgt für eine kontrollierte Kraftübertragung im Tieftonbereich. Die Schwingspule ist auf einem robusten Glasfaserträger aufgebaut, wodurch mechanische Verluste reduziert und eine präzise Ansteuerung der Membran unterstützt werden.
Dank seiner großen linearen Auslenkung liefert der Zeta 08 auch bei höheren Pegeln eine saubere und kontrollierte Basswiedergabe. Damit eignet sich das Chassis besonders für Anwendungen, bei denen Präzision, Kontrolle und Zuverlässigkeit wichtig sind.
Musikorientierte Auslegung: kontrollierter, präziser Bass
Langhub-Schwingspule für linearen Hub
Robuste Membranstruktur
2x2 Ohm Schwingspulen
Conex Spider
Entwickelt für kompakte, geschlossene Gehäuse
Gehäuseempfehlung: ab 12 Liter (geschlossen)
Technische Daten Gladen ZETA 08
Material:
Dust Cap:
Aluminium
Coil former:
CFK
Spider:
Conex
Cone:
Aluminium
Surround:
NBR
Basket:
Aluminum
Daten:
Messwerte mit einer angeschlossenen Schwingspule ermittelt.:
Recommended volume (sealed):
12 Liter Geschlossen / 30 Liter Ventiliert
X-Max linear (+/-):
11 mm
DC resistance (Rdc):
1,85 Ω (dual)
Nominal impedance (ZN):
2x2 Ω
Resonance frequency (Fs):
21 Hz
Voice coil diameter:
50 mm
Voice coil height:
30 mm
Mechanical Q factor (Qms):
9
Electrical Q factor (Qes):
0,61
Total Q factor (Qts):
0,57
Moving mass (md):
116 g
Effective piston area (sm):
206 cm2
Mechanical resistance (Rms):
1,7 kg/s
Compliance (Cms):
0,49 mm/N
Force factor (BL):
6,8 Tm
Equivalent air volume (Vas):
29,7 Liter
SPL 2,83V/1m:
89,06 dB
External diameter:
224 mm
Installation diameter:
189 mm
Installation depth:
118 mm
