Produktbeschreibung

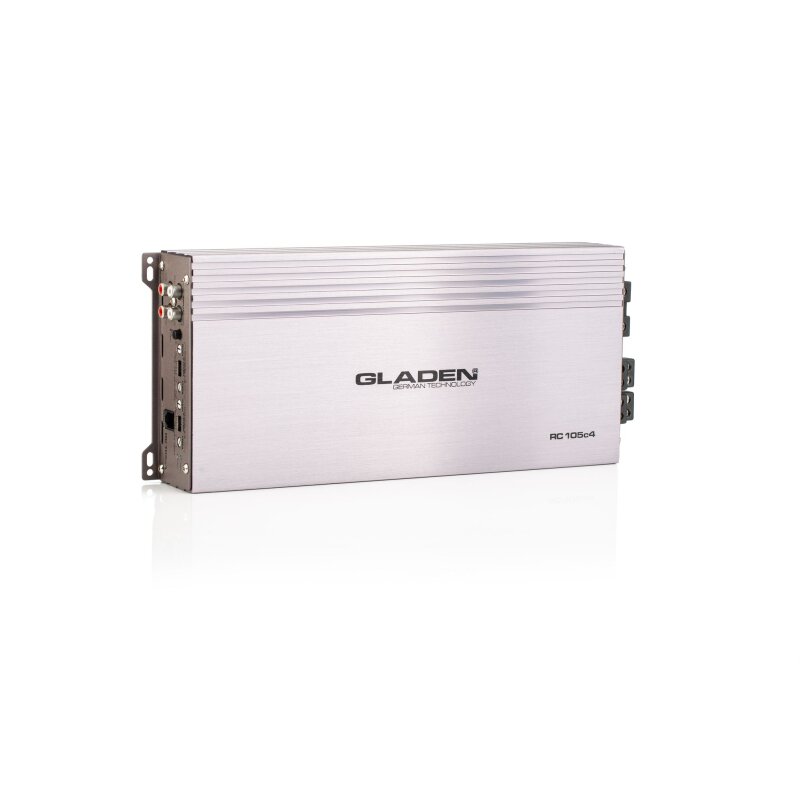

Der GLADEN RC 105c4 ist ein hochwertiger 4-Kanal-Verstärker für vielseitige Car-HiFi-Anwendungen. Seine Class-A/B-Schaltung verbindet eine klassische analoge Verstärkerarchitektur mit hoher Ausgangsleistung und flexiblen Anschlussmöglichkeiten.
An einer Lautsprecherimpedanz von 4 Ohm stellt der Verstärker auf vier Kanälen jeweils 105 Watt RMS zur Verfügung. Dadurch können vier geeignete Lautsprecherkanäle unabhängig voneinander mit Leistung versorgt werden.
Eine typische Anwendung ist der Betrieb eines vollständigen Front- und Hecksystems. Alternativ lassen sich die vier Kanäle für eine aktive Zweiwege-Frontanlage mit getrennt angesteuerten Hoch- und Tiefmitteltönern verwenden.
Der Verstärker kann außerdem gebrückt betrieben werden. In dieser Betriebsart werden jeweils zwei Kanäle zu einem leistungsstärkeren Ausgang zusammengefasst.
Im gebrückten Betrieb liefert der GLADEN RC 105c4 eine RMS-Ausgangsleistung von 2 × 300 Watt an 4 Ohm. Dadurch eignet er sich beispielsweise für zwei leistungsstärkere Lautsprecher oder andere passende Zwei-Kanal-Konfigurationen.
Die angegebene Lautsprecherimpedanz von 4 Ohm muss im Brückenbetrieb eingehalten werden. Eine niedrigere Gesamtimpedanz kann zu Überlastungen, Schutzabschaltungen oder Schäden am Verstärker führen.
Durch die vier unabhängigen Kanäle und die Möglichkeit zum Brückenbetrieb lässt sich der RC 105c4 flexibel in unterschiedlichen Anlagenkonzepten einsetzen.
Die Class-A/B-Technologie gehört zu den bewährten Verstärkerkonzepten im Car-HiFi-Bereich. Sie wird häufig für klangorientierte Anlagen eingesetzt und arbeitet mit einer klassischen analogen Ausgangsstufe.

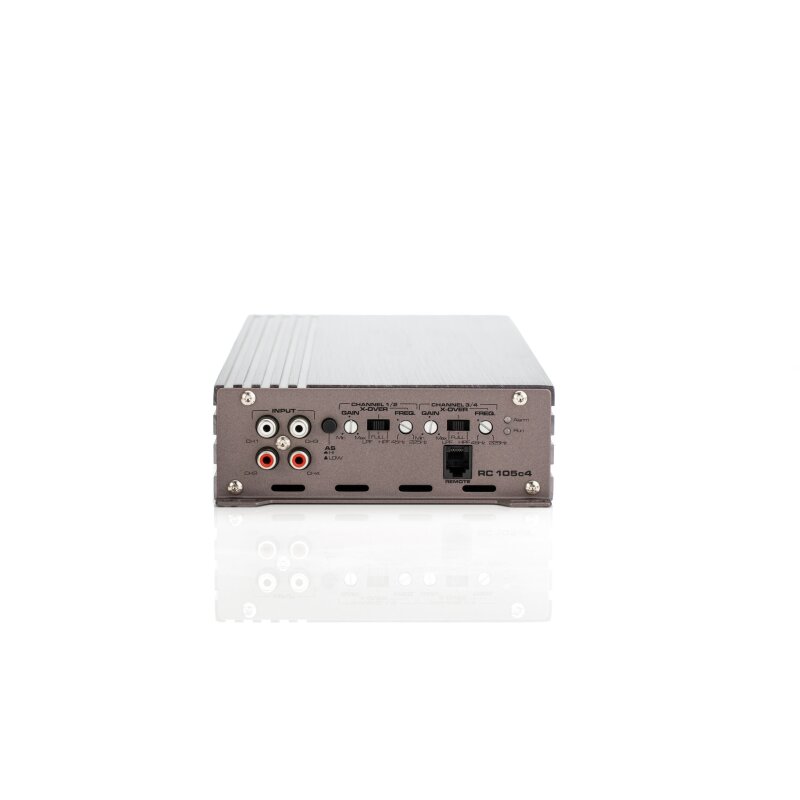

Der GLADEN RC 105c4 verfügt über einen High-Level-Eingang mit Auto Sense. Dadurch kann der Verstärker auch in Fahrzeuge integriert werden, deren serienmäßiges Autoradio keinen separaten Cinch-Vorverstärkerausgang besitzt.
Beim High-Level-Anschluss wird das bereits verstärkte Lautsprechersignal des Autoradios als Eingangssignal genutzt. Dies erleichtert die Nachrüstung des Verstärkers in serienmäßigen Audiosystemen.
Die Auto-Sense-Funktion erkennt ein anliegendes Audiosignal und kann den Verstärker automatisch einschalten. Je nach verwendetem Autoradio kann dadurch eine separate Remote-Leitung entfallen.
Die High-Level-Eingangsimpedanz wird mit 50 Ohm in Verbindung mit dem RC-HLT angegeben. Das entsprechende Zubehör beziehungsweise die vorgesehene Anschlusslösung muss bei der Installation berücksichtigt werden.
Der Verstärker besitzt eine doppelseitige Leiterplatte. Dabei befinden sich elektrische Leiterbahnen auf beiden Seiten der Platine, wodurch ein kompakter und strukturierter interner Aufbau ermöglicht wird.
Zusätzlich kommen SMD-Komponenten zum Einsatz. Diese Bauteile werden direkt auf der Oberfläche der Leiterplatte montiert und unterstützen eine platzsparende Konstruktion.
Für den GLADEN RC 105c4 ist ein optionales Remote-Control-Modul vorgesehen. Damit kann eine unterstützte Funktion des Verstärkers über eine externe Bedieneinheit geregelt werden.
Da keine genauere Funktionsbeschreibung des optionalen Moduls vorliegt, wird dessen konkreter Regelumfang nicht zusätzlich interpretiert.
Der Frequenzbereich reicht von 20 Hz bis 20.000 Hz bei einer Abweichung von maximal ±1 dB. Damit deckt der Verstärker den üblichen hörbaren Audiofrequenzbereich ab.
Der Signal-Rausch-Abstand beträgt 99 dB. Dieser Wert beschreibt den Abstand zwischen dem nutzbaren Audiosignal und dem vom Verstärker erzeugten Grundrauschen.
Ein hoher Signal-Rausch-Abstand unterstützt eine saubere Wiedergabe, insbesondere während leiser Musikpassagen oder Wiedergabepausen.
Der angegebene Klirrfaktor beträgt 0,25 Prozent bei 4 Ohm und 50 Prozent der maximalen Ausgangsleistung. Dieser Wert gilt unter den vom Hersteller genannten Messbedingungen.
Die Eingangsempfindlichkeit lässt sich im Bereich von 0,2 bis 10 Vrms anpassen. Dadurch kann der Verstärker auf unterschiedliche Ausgangspegel der verwendeten Signalquelle abgestimmt werden.
Die Eingangsempfindlichkeit ist kein Lautstärkeregler. Sie sollte so eingestellt werden, dass der Verstärker vollständig ausgesteuert wird, ohne dass die Signalquelle oder der Verstärker unnötig früh verzerren.
Die Low-Level-Eingangsimpedanz beträgt 5 kΩ. Die High-Level-Eingangsimpedanz wird mit 50 Ohm in Verbindung mit dem RC-HLT angegeben.
Der Dämpfungsfaktor beträgt 65 bei einer Messfrequenz von 1.000 Hz. Dieser Wert beschreibt das Verhältnis zwischen angeschlossener Lautsprecherimpedanz und Ausgangsimpedanz des Verstärkers unter den angegebenen Bedingungen.
Der Ruhestromverbrauch des Verstärkers beträgt 0,96 A. Dieser Wert beschreibt die Stromaufnahme im eingeschalteten Zustand ohne nennenswerte Ausgangsleistung.
Bei 4-Ohm-Stereobetrieb wird eine Stromaufnahme von 45 A angegeben. Für den 2-Ohm-Monobetrieb beträgt der angegebene Wert 48 A.
Diese Stromaufnahme stellt entsprechende Anforderungen an die Stromversorgung. Plus- und Masseleitung müssen passend zur Installation, Kabellänge und elektrischen Belastung dimensioniert werden.
Die Plusleitung muss nahe der Fahrzeugbatterie mit einer geeigneten Sicherung abgesichert werden. Ein konkreter Sicherungswert wurde in den vorliegenden Daten nicht angegeben und wird daher nicht ergänzt.
Der Masseanschluss sollte möglichst kurz ausgeführt und mit einem geeigneten Massepunkt an der Fahrzeugkarosserie verbunden werden. Lack, Rost und Verschmutzungen müssen an der Kontaktfläche entfernt werden.
Für den Schutz vor unzulässig hoher Betriebstemperatur ist eine thermische Schutzabschaltung vorgesehen. Die angegebene Abschalttemperatur beträgt 80 °C.
Damit der thermische Schutz nicht unnötig ausgelöst wird, benötigt der Verstärker einen ausreichend belüfteten Einbauort. Kühlkörper und Luftzirkulation dürfen nicht vollständig durch Teppich, Dämmmaterialien oder Verkleidungen blockiert werden.
Die äußeren Gesamtabmessungen des GLADEN RC 105c4 betragen 357 mm in der Länge, 150 mm in der Breite und 52 mm in der Höhe.
Der eigentliche Kühlkörper besitzt Abmessungen von 318 × 150 × 52 mm. Der Unterschied zur Gesamtlänge muss bei der Planung des Einbauplatzes berücksichtigt werden.
Zusätzlich zu den Geräteabmessungen muss ausreichend Platz für Stromanschlüsse, Masseleitung, Signalkabel, Lautsprecherleitungen und die Bedienung der Einstellregler vorgesehen werden.
Das Gewicht beträgt 3,3 kg. Der Verstärker muss deshalb stabil auf einer geeigneten Montagefläche befestigt werden.
Geeignete Einbaupositionen können sich im Kofferraum, hinter einer Seitenverkleidung oder auf einer individuell gefertigten Verstärkerplatte befinden.
Eine lose oder nicht ausreichend stabile Befestigung kann zu Vibrationen, beschädigten Leitungen oder unerwünschten Geräuschen führen.
Strom- und Signalleitungen sollten nach Möglichkeit getrennt voneinander verlegt werden. Dadurch kann das Risiko von Einstreuungen und Störgeräuschen reduziert werden.
Beim High-Level-Anschluss müssen alle Lautsprechersignale korrekt zugeordnet und phasenrichtig angeschlossen werden. Vertauschte Polaritäten können die Basswiedergabe und räumliche Darstellung beeinträchtigen.

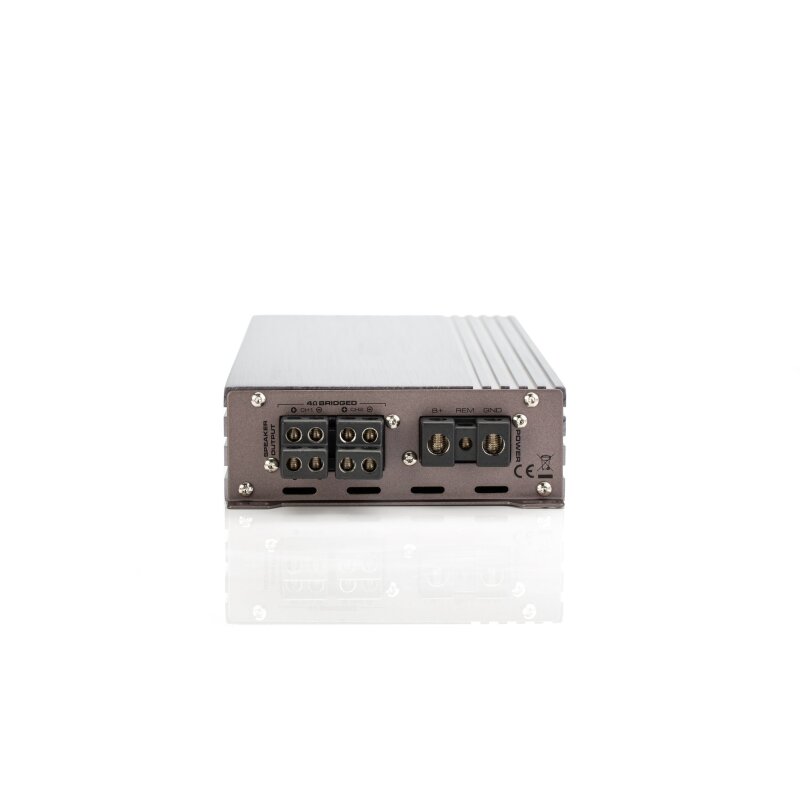

Im Brückenbetrieb dürfen ausschließlich die dafür vorgesehenen Lautsprecheranschlüsse verwendet werden. Die Beschriftung am Verstärker und die zugehörige Bedienungsanleitung müssen beachtet werden.
Die angeschlossenen Lautsprecher müssen hinsichtlich Impedanz, Belastbarkeit und vorgesehenem Einsatz zur Ausgangsleistung des RC 105c4 passen.
Für aktive Lautsprechersysteme kann der Verstärker gemeinsam mit einem vorgeschalteten DSP eingesetzt werden. Trennfrequenzen, Laufzeit, Pegel und Equalizer werden dabei vom Signalprozessor gesteuert.
Durch seine vier Kanäle eignet sich der RC 105c4 besonders für aktiv betriebene Zweiwege-Systeme. Zwei Kanäle können dabei die Hochtöner und zwei weitere Kanäle die Tiefmitteltöner versorgen.
Ebenso ist ein klassischer Betrieb eines Front- und Hecksystems möglich. Die endgültige Konfiguration hängt von den verwendeten Lautsprechern und dem geplanten Anlagenkonzept ab.
Der GLADEN RC 105c4 ist eine vielseitige Lösung für hochwertige Car-HiFi-Anlagen. Mit 4 × 105 Watt RMS an 4 Ohm, 2 × 300 Watt RMS im Brückenbetrieb, Class-A/B-Technologie, High-Level-Eingang mit Auto Sense und optionaler Fernbedienung bietet er eine starke Grundlage für anspruchsvolle Lautsprechersysteme.
