Produktbeschreibung
Der GLADEN RC 70c4 ist ein vielseitiger 4-Kanal-Verstärker für hochwertige Car-HiFi-Nachrüstungen. Die Class-A/B-Schaltung kombiniert eine bewährte analoge Verstärkerarchitektur mit praxisgerechter Ausgangsleistung und flexiblen Einsatzmöglichkeiten.
An einer Lautsprecherimpedanz von 4 Ohm stellt der Verstärker auf den Kanälen 1 bis 4 jeweils 68 Watt RMS zur Verfügung. Dadurch lassen sich vier Lautsprecherkanäle unabhängig voneinander mit Leistung versorgen.
Eine typische Anwendung ist der Betrieb eines vollständigen Front- und Hecksystems. Dabei können zwei Kanäle die Frontlautsprecher und zwei weitere Kanäle die hinteren Lautsprecher versorgen.
Alternativ eignet sich der GLADEN RC 70c4 für ein aktiv angesteuertes Zweiwege-Frontsystem. In dieser Konfiguration können zwei Kanäle die Hochtöner und zwei Kanäle die Tiefmitteltöner antreiben.
Der Verstärker unterstützt außerdem den gebrückten Betrieb. Dabei werden jeweils zwei Verstärkerkanäle zu einem leistungsstärkeren Ausgang zusammengefasst.
Im gebrückten Betrieb liefert der RC 70c4 eine RMS-Leistung von 2 × 210 Watt an 4 Ohm. Damit kann die Endstufe zwei leistungsstärkere Lautsprecher oder andere geeignete Zwei-Kanal-Konfigurationen versorgen.
Die angegebene Lautsprecherimpedanz von 4 Ohm muss im Brückenbetrieb eingehalten werden. Eine zu niedrige Gesamtimpedanz kann zu Überlastung, Schutzabschaltung oder Beschädigung des Verstärkers führen.
Die Class-A/B-Technologie gehört zu den bewährten Verstärkerkonzepten im Car-HiFi-Bereich. Sie wird häufig für klangorientierte Lautsprechersysteme und hochwertige Mehrkanal-Installationen eingesetzt.
Der GLADEN RC 70c4 verfügt über einen High-Level-Eingang mit Auto Sense. Dadurch kann der Verstärker auch mit serienmäßigen Autoradios verbunden werden, die keinen separaten Cinch-Vorverstärkerausgang besitzen.
Beim High-Level-Anschluss wird das bereits verstärkte Lautsprechersignal des Autoradios als Eingangssignal genutzt. Dies erleichtert die Integration in OEM-Audiosysteme.
Die Auto-Sense-Funktion erkennt ein anliegendes Eingangssignal und kann den Verstärker automatisch aktivieren. Je nach Radio und Fahrzeuginstallation kann dadurch eine separate Remote-Leitung entfallen.
Die High-Level-Eingangsimpedanz wird mit 50 Ohm in Verbindung mit dem RC-HLT angegeben. Die dafür vorgesehene Anschlusslösung muss bei der Installation berücksichtigt werden.
Der Verstärker besitzt eine doppelseitige Leiterplatte. Elektrische Leiterbahnen können dadurch auf beiden Seiten der Platine geführt werden.
Zusätzlich kommen SMD-Komponenten zum Einsatz. Diese werden direkt auf der Oberfläche der Leiterplatte montiert und ermöglichen einen kompakten internen Aufbau.
Der Frequenzbereich des Verstärkers reicht von 20 Hz bis 20.000 Hz bei einer Abweichung von maximal ±1 dB. Damit deckt der RC 70c4 den üblichen hörbaren Audiofrequenzbereich ab.
Der Signal-Rausch-Abstand beträgt 95 dB. Dieser Wert beschreibt den Abstand zwischen dem nutzbaren Audiosignal und dem vom Verstärker erzeugten Grundrauschen.
Der angegebene Klirrfaktor beträgt 0,5 Prozent bei 4 Ohm und 50 Prozent der maximalen Ausgangsleistung. Der Wert gilt unter den genannten Messbedingungen.

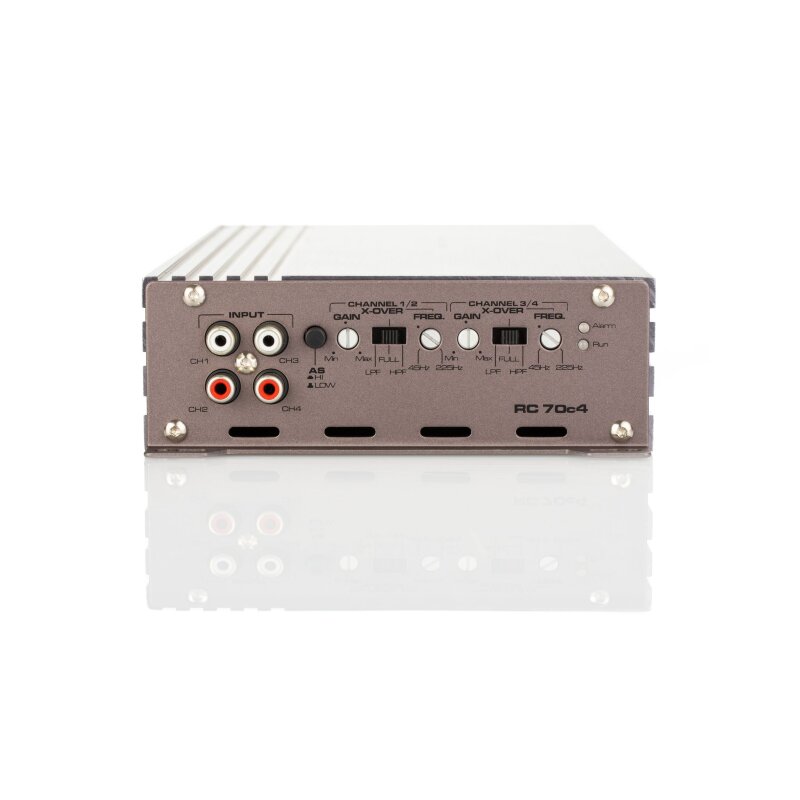

Die Eingangsempfindlichkeit lässt sich im Bereich von 0,2 bis 10 Vrms einstellen. Dadurch kann der Verstärker an unterschiedliche Ausgangspegel von OEM-Radios, Nachrüstradios oder Signalprozessoren angepasst werden.
Die Eingangsempfindlichkeit ist kein Lautstärkeregler. Sie sollte passend zur Ausgangsspannung der verwendeten Signalquelle eingestellt werden.
Eine zu hohe Gain-Einstellung kann zu unnötigem Grundrauschen, frühem Clipping und hörbaren Verzerrungen führen. Dies kann die angeschlossenen Lautsprecher zusätzlich belasten.
Die Low-Level-Eingangsimpedanz beträgt 5 kΩ. Die High-Level-Eingangsimpedanz wird in Verbindung mit dem RC-HLT mit 50 Ohm angegeben.
Der Dämpfungsfaktor beträgt 50 bei einer Messfrequenz von 80 Hz. Dieser Wert beschreibt das Verhältnis zwischen angeschlossener Lautsprecherimpedanz und Ausgangsimpedanz des Verstärkers unter den angegebenen Messbedingungen.
Die Ruhestromaufnahme beträgt 0,75 A. Dieser Wert beschreibt die Stromaufnahme des eingeschalteten Verstärkers ohne nennenswerte Ausgangsleistung.
Im 4-Ohm-Stereobetrieb wird eine Stromaufnahme von 29 A angegeben. Im gebrückten 4-Ohm-Betrieb beträgt die angegebene Stromaufnahme 47 A.
Auch für den 2-Ohm-Stereobetrieb wird eine Stromaufnahme von 47 A angegeben. Die Stromversorgung muss entsprechend der vorgesehenen Betriebsart ausgelegt werden.
Plus- und Masseleitungen müssen passend zur Kabellänge und zur elektrischen Belastung dimensioniert werden. Ein konkreter Kabelquerschnitt wurde vom Hersteller nicht angegeben und wird daher nicht ergänzt.
Die Plusleitung muss nahe der Fahrzeugbatterie mit einer geeigneten Sicherung abgesichert werden. Ein bestimmter Sicherungswert wurde in den vorliegenden technischen Daten nicht genannt.
Der Masseanschluss sollte möglichst kurz ausgeführt und mit einem geeigneten Massepunkt der Fahrzeugkarosserie verbunden werden. Lack, Rost und Verschmutzungen müssen an der Kontaktfläche entfernt werden.
Eine unzureichende Stromversorgung kann zu Spannungseinbrüchen, verringerter Ausgangsleistung, Verzerrungen oder Schutzabschaltungen führen.
Für den Schutz vor unzulässig hoher Betriebstemperatur besitzt der GLADEN RC 70c4 eine thermische Schutzabschaltung. Die angegebene Abschalttemperatur beträgt 80 °C.
Der Verstärker benötigt einen ausreichend belüfteten Montageort. Kühlflächen und Luftzirkulation dürfen nicht vollständig durch Teppich, Dämmmaterialien oder Verkleidungen blockiert werden.
Die Abmessungen des RC 70c4 betragen 283 mm in der Länge, 150 mm in der Breite und 50 mm in der Höhe. Dadurch lässt sich der Verstärker auch in Installationen mit begrenztem Platzangebot integrieren.
Neben den Geräteabmessungen muss zusätzlicher Platz für Stromversorgung, Masseanschluss, Signalkabel, Lautsprecherleitungen und Einstellregler vorgesehen werden.
Das Gewicht beträgt 2,2 kg. Die Endstufe muss stabil und sicher auf einer geeigneten Montagefläche befestigt werden.
Geeignete Einbaupositionen können sich im Kofferraum, hinter einer Seitenverkleidung, unter einem Sitz oder auf einer individuell gefertigten Verstärkerplatte befinden.
Vor der Montage muss geprüft werden, ob am gewählten Einbauort ausreichend Luftzirkulation und genügend Platz für alle Anschlüsse vorhanden ist.
Strom- und Signalleitungen sollten nach Möglichkeit getrennt voneinander verlegt werden. Dadurch kann das Risiko von Einstreuungen und Störgeräuschen reduziert werden.
Beim High-Level-Anschluss müssen alle Eingangssignale korrekt und phasenrichtig angeschlossen werden. Vertauschte Polaritäten können die Basswiedergabe und räumliche Darstellung beeinträchtigen.

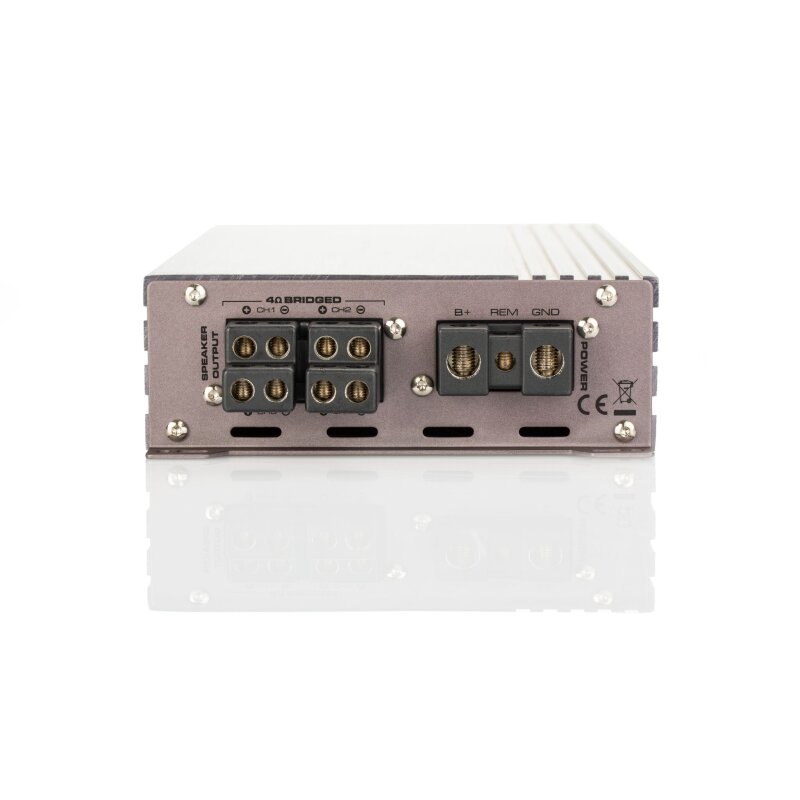

Im Brückenbetrieb dürfen ausschließlich die dafür vorgesehenen Lautsprecheranschlüsse verwendet werden. Die Kennzeichnung am Verstärker und die zugehörige Bedienungsanleitung müssen beachtet werden.
Die angeschlossenen Lautsprecher müssen hinsichtlich Impedanz, Belastbarkeit und Einsatzbereich zur Ausgangsleistung des GLADEN RC 70c4 passen.
In Verbindung mit einem vorgeschalteten DSP kann der Verstärker für aktive Lautsprechersysteme eingesetzt werden. Trennfrequenzen, Laufzeiten, Pegel und Equalizer-Einstellungen werden dabei vom Signalprozessor übernommen.
Durch seine vier Verstärkerkanäle eignet sich der RC 70c4 besonders für kompakte Mehrkanal-Anlagen, aktive Zweiwege-Systeme und klassische Front-Heck-Konfigurationen.
Der GLADEN RC 70c4 verbindet eine kompakte Bauform mit 4 × 68 Watt RMS an 4 Ohm, 2 × 210 Watt RMS im Brückenbetrieb, Class-A/B-Technologie und einer komfortablen High-Level-Integration. Damit bildet er eine vielseitige Grundlage für hochwertige Car-HiFi-Lautsprechersysteme.
