Produktbeschreibung

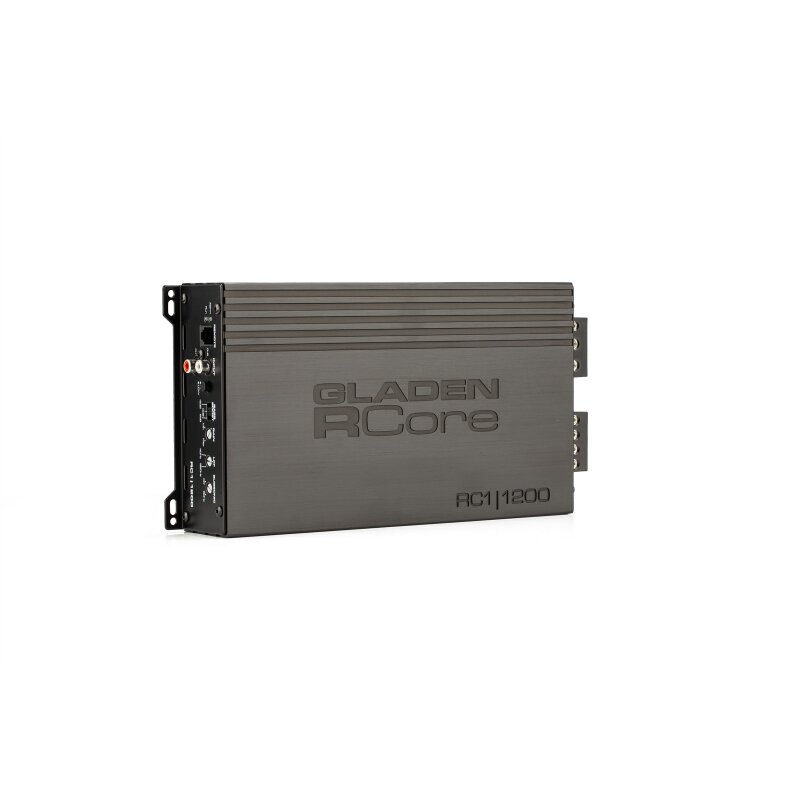

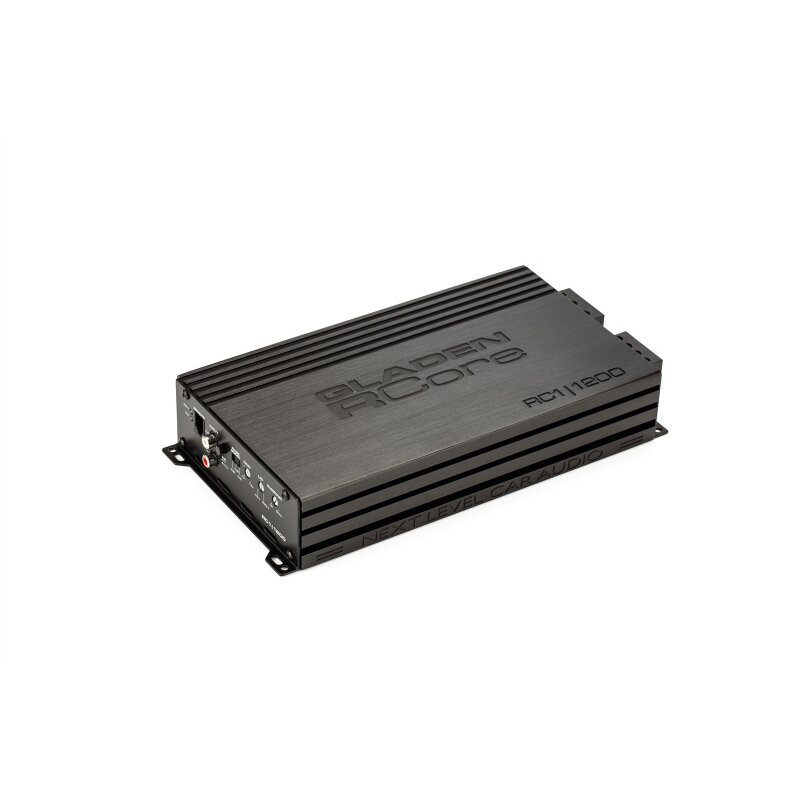

Der GLADEN RCore1|1200 ist ein leistungsstarker 1-Kanal-Verstärker für Subwoofer-Anwendungen, bei denen Kontrolle, Stabilität und dauerhaft verfügbare Leistung im Mittelpunkt stehen. Die Endstufe wurde speziell für den Betrieb leistungsfähiger Basslautsprecher und Subwoofersysteme entwickelt.
Als Monoverstärker stellt der RCore1|1200 seine gesamte Ausgangsleistung über einen Verstärkerkanal zur Verfügung. Dadurch eignet er sich besonders für einzelne Subwoofer, Doppelschwingspulen- Subwoofer oder mehrere passend verschaltete Basslautsprecher.
Die Class-D-Technologie ermöglicht eine hohe elektrische Effizienz. Ein großer Anteil der aufgenommenen Energie kann in nutzbare Verstärkerleistung umgesetzt werden, während die Verlustleistung gegenüber weniger effizienten Verstärkerkonzepten reduziert wird.
Die Gesamteffizienz des Verstärkers wird mit mehr als 80 Prozent angegeben. Diese Effizienz ist besonders bei leistungsstarken Subwoofer-Endstufen wichtig, da hohe Ausgangsleistungen entsprechend hohe Anforderungen an Stromversorgung, Kühlung und Einbauplatz stellen.
An einer Lautsprecherimpedanz von 4 Ohm stellt der GLADEN RCore1|1200 eine Ausgangsleistung von 430 Watt bereit. Diese Konfiguration eignet sich für Subwoofer oder Lautsprecherkombinationen mit einer Gesamtimpedanz von 4 Ohm.
Bei einer Gesamtimpedanz von 2 Ohm steigt die Ausgangsleistung auf 690 Watt. Dadurch kann der Verstärker auch leistungsstärkere Subwoofer-Konfigurationen zuverlässig antreiben.
Seine maximale angegebene Ausgangsleistung erreicht der Verstärker an 1 Ohm. In dieser Betriebsart stellt der RCore1|1200 bis zu 1.210 Watt zur Verfügung.
Die 1-Ohm-Stabilität ermöglicht flexible Verschaltungen von Subwoofern mit Einzel- oder Doppelschwingspulen. Die resultierende Gesamtimpedanz der angeschlossenen Lautsprecher darf den zulässigen Mindestwert von 1 Ohm jedoch nicht unterschreiten.
Bei der Planung eines Subwoofersystems müssen die Impedanzen aller Schwingspulen und Lautsprecher korrekt berücksichtigt werden. Eine fehlerhafte Verschaltung kann zu einer zu niedrigen Gesamtimpedanz, Schutzabschaltungen oder Schäden am Verstärker führen.
Der GLADEN RCore1|1200 eignet sich sowohl für OEM- als auch für Aftermarket-Installationen. Dafür stehen High-Level- und Low-Level-Eingänge zur Verfügung.
Der Low-Level-Eingang kann mit einer Signalquelle verbunden werden, die über einen geeigneten Vorverstärker- oder Cinchausgang verfügt. Die Eingangsspannung des Low-Level-Eingangs ist mit 0,2 bis 5 Volt angegeben.
Für Fahrzeuge mit serienmäßigem Radio kann der High-Level-Eingang verwendet werden. Dabei wird das bereits verstärkte Lautsprechersignal des Radios als Eingangssignal für den Verstärker genutzt.
Die Eingangsspannung des High-Level-Eingangs liegt im Bereich von 0,4 bis 10 Volt. Dadurch lässt sich die Endstufe in zahlreiche serienmäßige Audiosysteme integrieren.
Über den High-Level-Eingang steht eine Auto-On-Funktion zur Verfügung. Diese wird mit „Off-BTL“ angegeben und ermöglicht das automatische Einschalten des Verstärkers über das anliegende Lautsprechersignal.
Dadurch kann bei geeigneten OEM-Radios auf eine separate Remote-Leitung verzichtet werden. Die tatsächliche Funktion hängt jedoch vom Ausgangssignal und der Schaltung des verwendeten Autoradios ab.

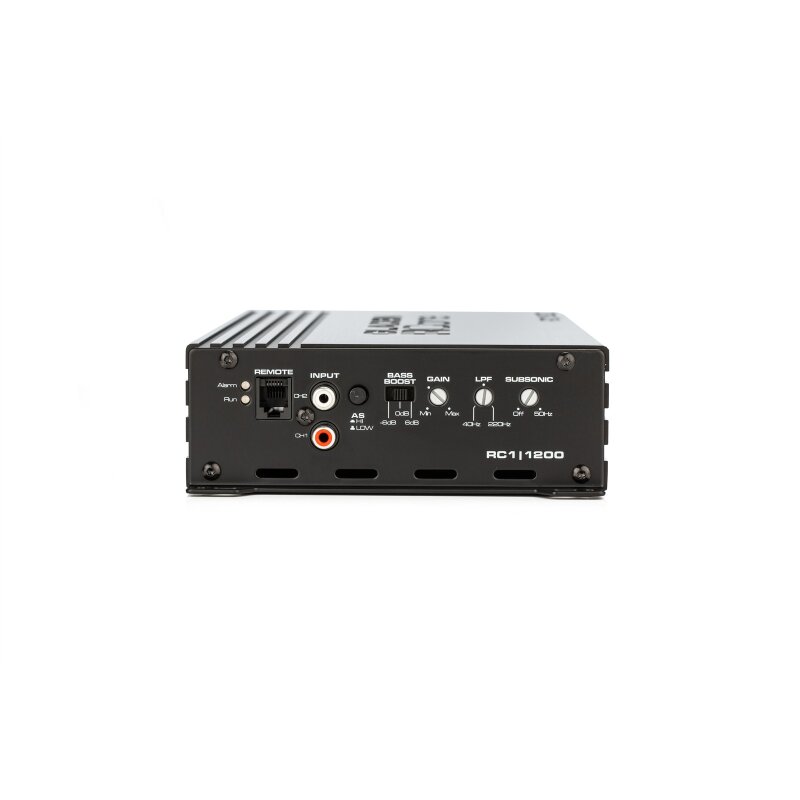

Die analogen Einstellmöglichkeiten befinden sich direkt am Verstärker. Trennfrequenzen und Bassanpassungen lassen sich ohne zusätzliche Software oder Computer vornehmen.
Der variable Tiefpassfilter kann im Bereich von 40 bis 220 Hz eingestellt werden. Die Filtersteilheit beträgt 24 dB/Oktave.
Der Tiefpassfilter begrenzt die Wiedergabe oberhalb der eingestellten Frequenz. Dadurch kann der Subwoofer gezielt an das verwendete Frontsystem oder die übrigen Lautsprecher der Anlage angekoppelt werden.
Eine korrekt eingestellte Trennfrequenz unterstützt einen sauberen Übergang zwischen Subwoofer und Frontlautsprechern. Der Bass sollte sich möglichst harmonisch in das gesamte Klangbild einfügen.
Zusätzlich besitzt der RCore1|1200 einen variablen Subsonic-Filter. Dieser kann im Bereich von 20 bis 50 Hz eingestellt werden und arbeitet ebenfalls mit einer Filtersteilheit von 24 dB/Oktave.
Der Subsonic-Filter reduziert besonders tiefe Frequenzen unterhalb der eingestellten Grenzfrequenz. Solche Frequenzen können einen Subwoofer stark mechanisch belasten, obwohl sie akustisch nur wenig nutzbaren Schalldruck erzeugen.
Besonders bei Bassreflexgehäusen kann ein passend eingestellter Subsonic-Filter den Lautsprecher unterhalb der Gehäuseabstimmung schützen. Die endgültige Einstellung muss jedoch zum Subwoofer, Gehäuse und gewünschten Einsatzbereich passen.
Der Bass-Boost kann auf −6 dB, 0 dB oder +6 dB eingestellt werden. Dadurch lässt sich der Basspegel in einem definierten Umfang absenken, unverändert lassen oder anheben.
Eine Bassanhebung sollte vorsichtig verwendet werden. Eine Anhebung um 6 dB erhöht die Leistungsanforderung deutlich und kann Verstärker, Stromversorgung und Subwoofer stärker belasten.
Der Verstärker verfügt außerdem über einen RTC-Anschluss. Dieser ermöglicht den Anschluss einer passenden externen Pegelregelung für den Subwoofer.
Eine externe Pegelregelung kann genutzt werden, um den Basspegel vom Fahrerplatz aus an unterschiedliche Musikaufnahmen oder persönliche Vorlieben anzupassen.
Der RTC-Regler ersetzt jedoch keine fachgerechte Einstellung der Eingangsempfindlichkeit. Der Grundpegel des Verstärkers muss zuerst passend zur Signalquelle und zum Subwoofer eingestellt werden.
Der angegebene Frequenzbereich des RCore1|1200 reicht von 10 bis 220 Hz. Damit ist die Endstufe gezielt auf die Wiedergabe tiefer Frequenzen und den Betrieb von Subwoofern ausgelegt.
Die Betriebsspannung beträgt 10 bis 16 Volt. Der Verstärker ist damit für den üblichen Spannungsbereich elektrischer Anlagen in Fahrzeugen vorgesehen.
Für Fahrzeuge mit Start-Stopp-System wird ein Wert von 7,5 Volt für drei Sekunden angegeben. Diese Angabe wird entsprechend den vorliegenden technischen Daten übernommen.

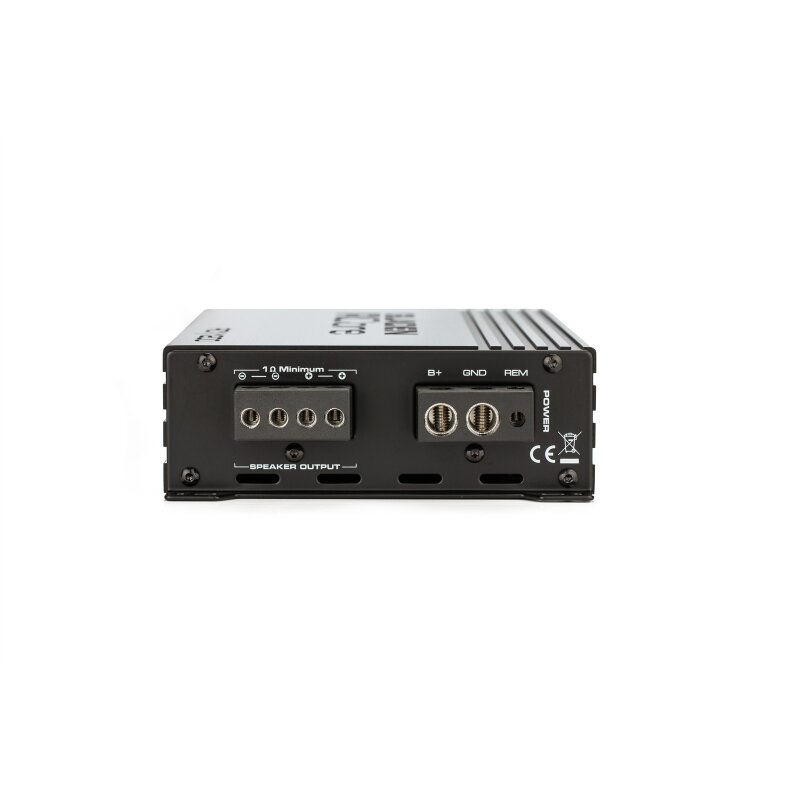

Die externe Absicherung des Verstärkers ist mit 80 Ampere angegeben. Eine geeignete Sicherung muss in der Plusleitung in der Nähe der Fahrzeugbatterie montiert werden.
Die Sicherung dient dem Schutz der Stromleitung bei einem Kurzschluss. Sie ersetzt nicht die Schutzschaltungen des Verstärkers und muss zur verwendeten Leitung sowie zur vorgesehenen Installation passen.
Eine leistungsstarke Mono-Endstufe benötigt eine stabile Stromversorgung. Plus- und Masseleitung müssen fachgerecht dimensioniert und sauber angeschlossen werden.
Der Masseanschluss sollte möglichst kurz ausgeführt und mit einem geeigneten Massepunkt der Fahrzeugkarosserie verbunden werden. Lack, Rost und Verschmutzungen müssen an der Kontaktfläche entfernt werden.
Eine unzureichende Stromversorgung kann zu Spannungseinbrüchen, verringerter Ausgangsleistung, Verzerrungen oder Schutzabschaltungen führen.
Auch die Fahrzeugbatterie und Lichtmaschine müssen zur geplanten Gesamtleistung der Car-HiFi-Anlage passen. Bei leistungsstarken Basssystemen kann eine Überprüfung der vorhandenen elektrischen Anlage erforderlich sein.
Der Verstärker besitzt kompakte Abmessungen von 285 mm Länge, 150 mm Breite und 52 mm Höhe. Dadurch lässt er sich in zahlreichen Fahrzeugen platzsparend installieren.
Das Gewicht beträgt 1.150 Gramm. Trotz der kompakten Bauform muss ein stabiler, trockener und ausreichend belüfteter Montageort gewählt werden.
Geeignete Montageplätze können sich im Kofferraum, unter einer Abdeckung, hinter einer Seitenverkleidung oder auf einer individuell angefertigten Verstärkerplatte befinden.
Bei der Planung des Einbauplatzes muss zusätzlicher Raum für Stromkabel, Masseleitung, Signalleitungen, Lautsprecherkabel und Einstellregler berücksichtigt werden.
Der Verstärker darf nicht vollständig von Dämmmaterial, Teppich oder Verkleidungen abgedeckt werden. Eine ausreichende Luftzirkulation unterstützt den zuverlässigen Betrieb.
Strom- und Signalleitungen sollten nach Möglichkeit getrennt voneinander verlegt werden. Dadurch kann das Risiko von Störgeräuschen reduziert werden.
Beim High-Level-Anschluss müssen die Eingangssignale korrekt und phasenrichtig angeschlossen werden. Eine falsche Zuordnung kann die Basswiedergabe deutlich beeinträchtigen.
Die Eingangsempfindlichkeit muss passend zur Ausgangsspannung der Signalquelle eingestellt werden. Der Gain-Regler ist kein Lautstärkeregler und darf nicht pauschal auf den maximalen Wert eingestellt werden.
Eine zu hohe Gain-Einstellung kann zu frühem Clipping und starken Verzerrungen führen. Dies kann sowohl den Subwoofer als auch den Verstärker unnötig belasten.
Bei fachgerechter Einstellung kann der GLADEN RCore1|1200 seine Leistung kontrolliert an das angeschlossene Basssystem abgeben. Tiefpass, Subsonic-Filter und Bass-Boost sollten dabei gemeinsam auf das gesamte System abgestimmt werden.
Für einen präzisen Bass ist nicht nur die Verstärkerleistung entscheidend. Auch das Subwoofergehäuse, die Fahrzeugakustik, die Einbauposition und die Abstimmung mit dem Frontsystem beeinflussen das Ergebnis.
Der GLADEN RCore1|1200 ist eine leistungsstarke Lösung für anspruchsvolle Subwoofer-Systeme. Seine 1-Ohm-Stabilität, 1.210 Watt Ausgangsleistung, hohe Effizienz, flexiblen Eingänge und umfangreichen Filtermöglichkeiten machen ihn zu einer vielseitigen Mono-Endstufe für kraftvolle Bassanlagen im täglichen Einsatz.
