Produktbeschreibung

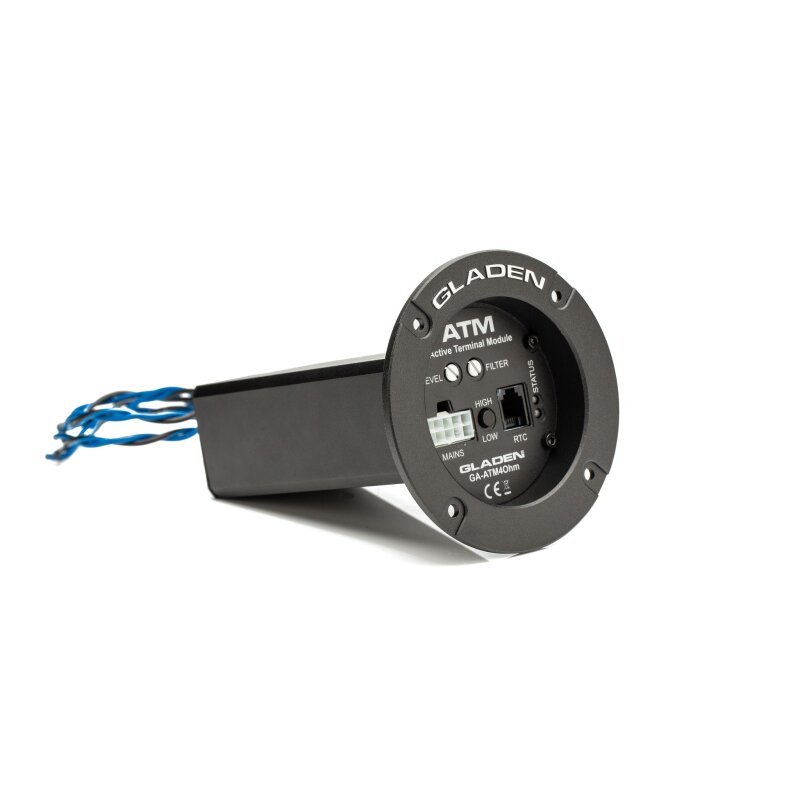

Das GLADEN ATM 2 / 4 Modul ist ein kompaktes Verstärkermodul für aktive Subwooferlösungen im Fahrzeug. Es wird direkt in ein geeignetes Subwoofergehäuse integriert und versorgt das angeschlossene Subwooferchassis mit Leistung.

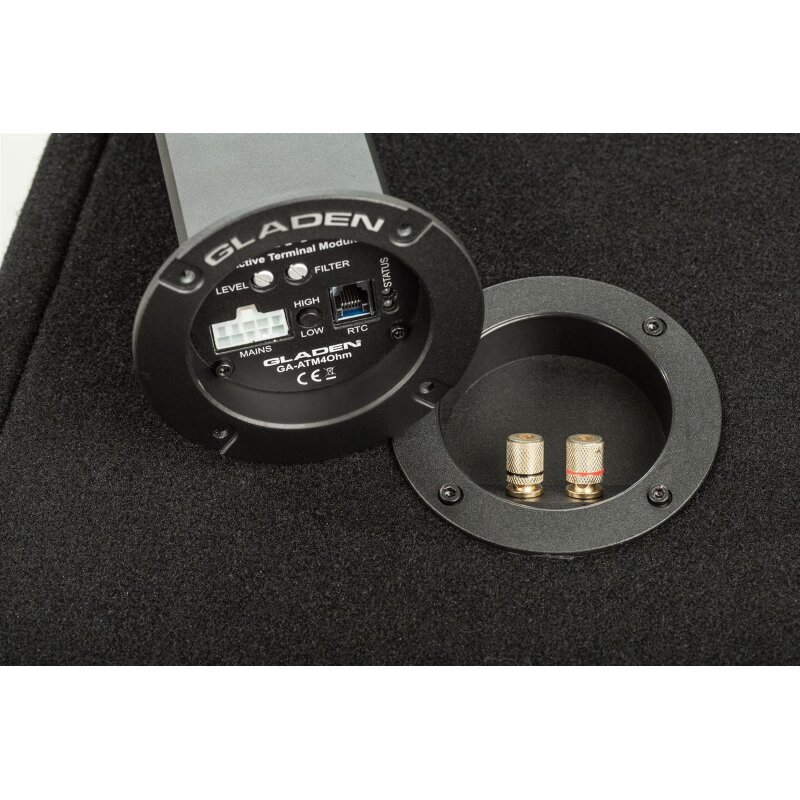

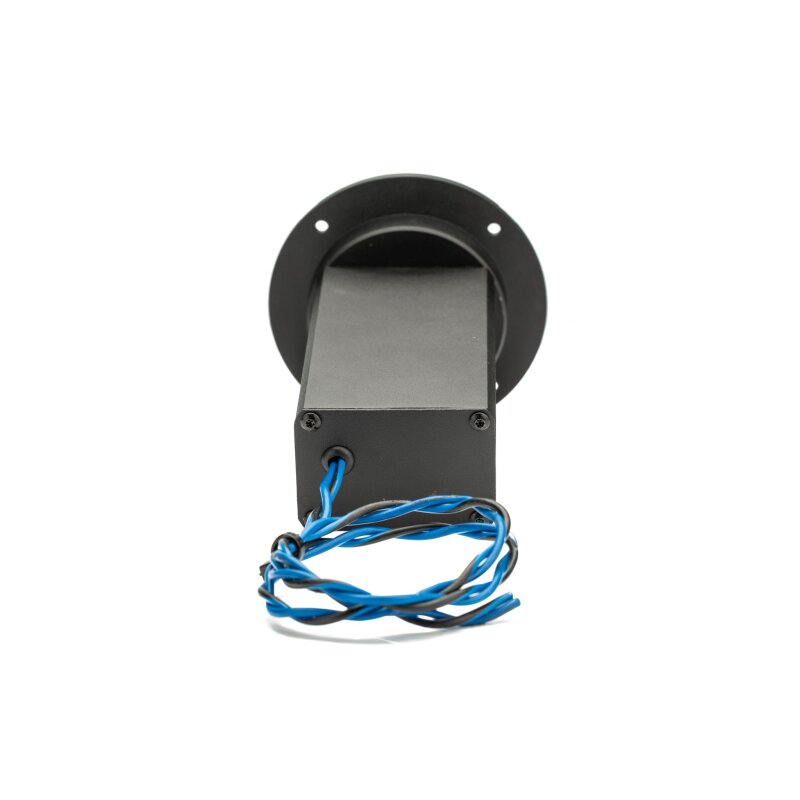

Aufgrund seiner runden Bauform kann das Modul gegen ein vorhandenes Rundterminal mit einem Durchmesser von 78 mm ausgetauscht werden. Dadurch lässt sich ein passives Subwoofergehäuse zu einer aktiven Subwooferlösung erweitern.
Das Verstärkermodul ist in Ausführungen für 2-Ohm- und 4-Ohm-Subwooferchassis erhältlich. Die gewählte Modulvariante muss zur Impedanz des verwendeten Subwoofers passen.
Die angegebene Ausgangsleistung beträgt 200 Watt bei 14,4 Volt. In der Produktübersicht wird diese Leistung für die 4-Ohm-Ausführung als RMS-Leistung angegeben.

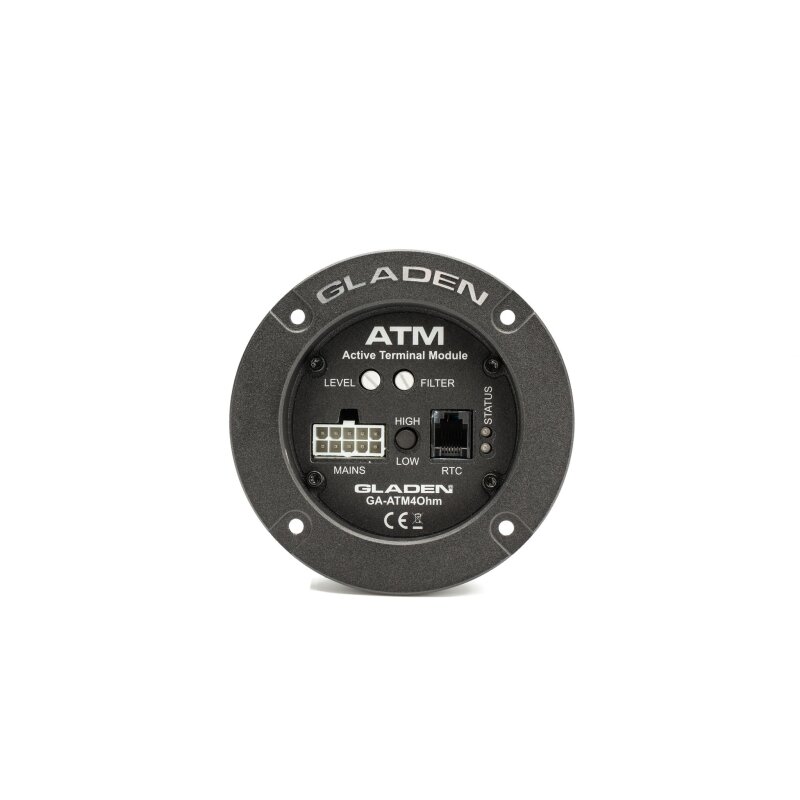

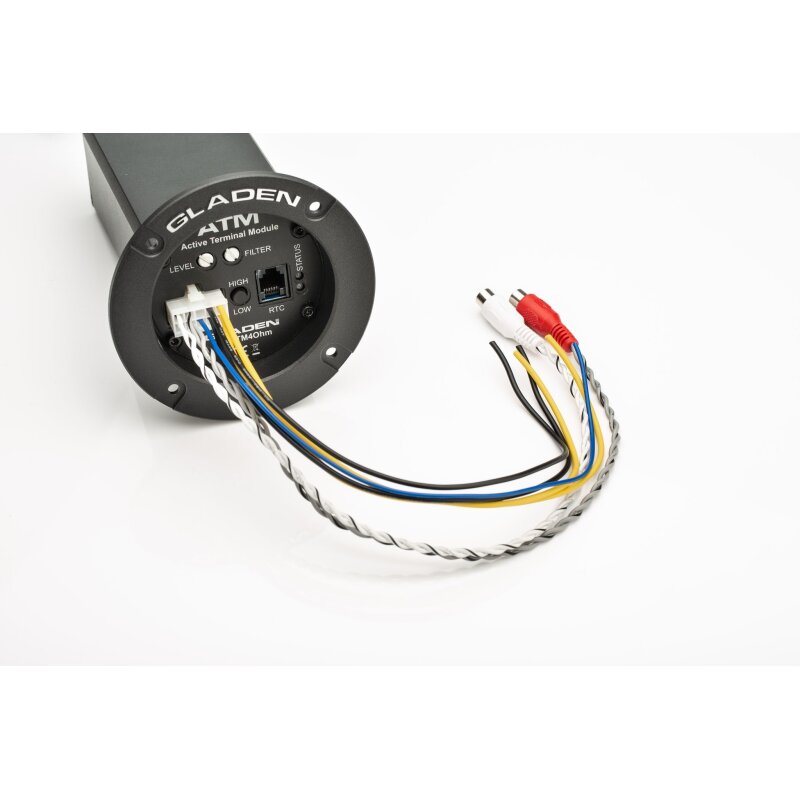

Das Modul wird über einen Molex-Mini-Fit-Jr.-Stecker mit Stromversorgung und Eingangssignalen verbunden. Dadurch werden die erforderlichen elektrischen Anschlüsse über eine kompakte Steckverbindung zum Verstärkermodul geführt.
Sowohl Low-Level- als auch High-Level-Eingänge sind vorhanden. Dadurch kann das ATM-Modul mit unterschiedlichen Signalquellen kombiniert werden.
Der Low-Level-Eingang eignet sich für Signalquellen mit Vorverstärkerausgang. Dazu gehören beispielsweise Autoradios oder andere geeignete Audioquellen mit niedrigem Signalpegel.
Über den High-Level-Eingang kann das Modul auch mit bereits verstärkten Lautsprechersignalen angesteuert werden. Dies erleichtert die Integration in Fahrzeuge mit serienmäßigem Autoradio.
Die integrierte Einschaltautomatik ermöglicht das automatische Aktivieren des Verstärkermoduls. Dadurch kann die Nachrüstung in viele bestehende Audiosysteme vereinfacht werden.
Der Frequenzbereich des Moduls reicht von 25 bis 220 Hz. Damit ist das ATM 2 / 4 gezielt auf die Wiedergabe tiefer Frequenzen und den Betrieb eines Subwoofers ausgelegt.
Der integrierte Tiefpassfilter lässt sich von 50 bis 120 Hz einstellen. Er begrenzt die Wiedergabe oberhalb der eingestellten Trennfrequenz.
Die Filtersteilheit beträgt 12 dB pro Oktave. Die passende Trennfrequenz hängt vom verwendeten Subwoofer, dem Gehäuse und dem übrigen Lautsprechersystem des Fahrzeugs ab.
Eine korrekt gewählte Tiefpassfrequenz unterstützt einen sauberen Übergang zwischen Subwoofer und Frontlautsprechern. Der Bass sollte sich möglichst harmonisch in das gesamte Klangbild integrieren.
Zusätzlich kann der Eingangspegel des Verstärkermoduls eingestellt werden. Diese Einstellung dient zur Anpassung des Moduls an den Ausgangspegel der verwendeten Signalquelle.
Der Eingangspegel ist kein reiner Lautstärkeregler. Er sollte so eingestellt werden, dass das Modul vollständig ausgesteuert werden kann, ohne unnötig früh zu übersteuern.
Für eine komfortable Pegelanpassung vom Fahrerplatz aus kann optional das GLADEN RTC2 Modul angeschlossen werden.
Über die optionale Fernbedienung kann der Gain beziehungsweise der Subwooferpegel angepasst werden. Dadurch lässt sich der Basspegel leichter auf unterschiedliche Musikaufnahmen abstimmen.
Das optionale RTC2 Modul ist nicht als Bestandteil des serienmäßigen Lieferumfangs angegeben und muss bei Bedarf separat berücksichtigt werden.
Beim Austausch eines vorhandenen Rundterminals muss geprüft werden, ob der Einbaudurchmesser, die Befestigung und die Einbautiefe zum Subwoofergehäuse passen.
Die Abdichtung zwischen Verstärkermodul und Gehäuse ist besonders wichtig. Undichte Stellen können die Funktion und Abstimmung des Subwoofergehäuses beeinträchtigen.
Das Modul und alle Anschlussleitungen müssen sicher befestigt werden. Im Inneren des Gehäuses dürfen Kabel nicht an der Membran, der Zentrierspinne oder anderen beweglichen Teilen des Subwoofers anliegen.
Die elektrische Stromversorgung muss passend zum Verstärkermodul ausgeführt und abgesichert werden. Konkrete Angaben zum Sicherungswert, Kabelquerschnitt und Stromverbrauch wurden nicht bereitgestellt und werden daher nicht ergänzt.
Vor dem Einbau muss sichergestellt werden, dass die Ausführung des ATM-Moduls zur Impedanz des angeschlossenen Subwooferchassis passt.
Das GLADEN ATM 2 / 4 Modul bietet eine kompakte Möglichkeit, ein geeignetes passives Subwoofergehäuse mit einem integrierten Mono-Verstärker auszustatten. Die runde Bauform, High- und Low-Level-Eingänge, der einstellbare Tiefpassfilter sowie die optionale RTC2-Fernbedienung ermöglichen eine flexible Integration in unterschiedliche Car-HiFi-Systeme.
Team RSR Empfehlung
Das GLADEN ATM 2 / 4 Modul eignet sich besonders zur kompakten Aktivierung eines bestehenden Subwoofergehäuses mit 78-mm-Rundterminal.
Achten Sie bei der Auswahl darauf, dass die Modulvariante zur Impedanz des verwendeten Subwooferchassis passt. Für 2- und 4-Ohm-Subwoofer sind unterschiedliche Ausführungen vorgesehen.
Der Tiefpassfilter sollte passend zum Frontsystem eingestellt werden. Ein geeigneter Ausgangspunkt hängt vom verwendeten Lautsprechersystem und der Fahrzeugakustik ab.
Bei der Montage muss das Modul luftdicht mit dem Gehäuse verbunden werden. Eine undichte Einbauöffnung kann die Funktion des Subwoofergehäuses beeinträchtigen.
Für eine bequeme Pegelanpassung vom Fahrerplatz ist das optionale GLADEN RTC2 Modul vorgesehen.
