Produktbeschreibung

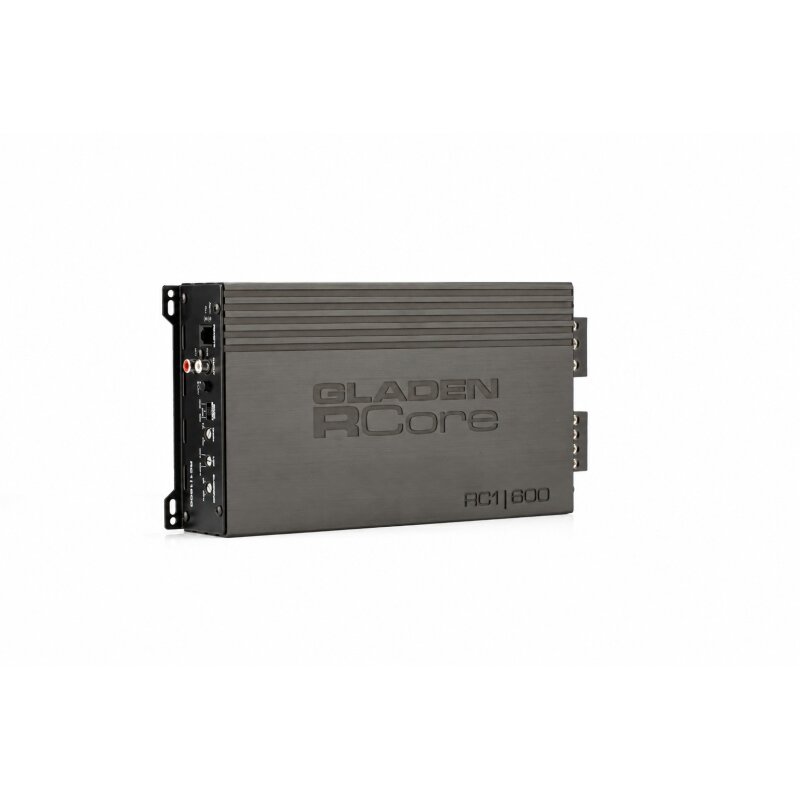

Der GLADEN RCore1|600 ist ein leistungsstarker 1-Kanal-Verstärker für Subwoofer-Anwendungen, bei denen Kontrolle, Stabilität und dauerhaft verfügbare Leistung im Mittelpunkt stehen. Die Endstufe wurde gezielt für den Betrieb von Subwoofern und leistungsfähigen Basssystemen entwickelt.
Als Monoverstärker stellt der RCore1|600 seine gesamte Ausgangsleistung über einen Verstärkerkanal zur Verfügung. Dadurch eignet er sich für einzelne Subwoofer, Doppelschwingspulen-Subwoofer oder mehrere passend verschaltete Basslautsprecher.
Die Class-D-Technologie ermöglicht eine hohe elektrische Effizienz. Ein großer Anteil der aufgenommenen Energie kann in nutzbare Verstärkerleistung umgesetzt werden, während die Verlustleistung gegenüber weniger effizienten Verstärkerkonzepten reduziert wird.
Die Gesamteffizienz des Verstärkers wird mit mehr als 80 Prozent angegeben. Dies unterstützt einen leistungsfähigen Betrieb bei vergleichsweise kompakter Bauform.
An einer Lautsprecherimpedanz von 4 Ohm stellt der GLADEN RCore1|600 eine Ausgangsleistung von 395 Watt bereit. Diese Konfiguration eignet sich für Subwoofer oder Lautsprecherkombinationen mit einer Gesamtimpedanz von 4 Ohm.
Bei einer Gesamtimpedanz von 2 Ohm liefert der Verstärker 620 Watt Ausgangsleistung. Damit steht ausreichend Leistung für kraftvolle und kontrollierte Subwoofer-Systeme zur Verfügung.
Der Verstärker ist für einen stabilen Betrieb bis zu einer Lautsprecherimpedanz von 2 Ohm ausgelegt. Die Gesamtimpedanz aller angeschlossenen Schwingspulen und Subwoofer darf diesen Wert nicht unterschreiten.
Bei der Planung eines Subwoofersystems müssen die Impedanzen aller Schwingspulen korrekt berücksichtigt werden. Eine falsche Verschaltung kann zu einer zu niedrigen Gesamtimpedanz, Schutzabschaltungen oder Schäden am Verstärker führen.
Der GLADEN RCore1|600 eignet sich sowohl für OEM- als auch für Aftermarket-Installationen. Hierfür stehen High-Level- und Low-Level-Eingänge zur Verfügung.
Der Low-Level-Eingang kann mit einer Signalquelle verbunden werden, die über einen geeigneten Vorverstärker- oder Cinchausgang verfügt. Die Eingangsspannung des Low-Level-Eingangs ist mit 0,2 bis 5 Volt angegeben.
Für Fahrzeuge mit serienmäßigem Radio kann der High-Level-Eingang verwendet werden. Dabei wird das bereits verstärkte Lautsprechersignal des Radios als Eingangssignal für die Endstufe genutzt.
Die Eingangsspannung des High-Level-Eingangs liegt im Bereich von 0,4 bis 10 Volt. Dadurch lässt sich der Verstärker in zahlreiche serienmäßige Audiosysteme integrieren.
Über den High-Level-Eingang steht eine Auto-On-Funktion zur Verfügung. Diese wird mit „Off-BTL“ angegeben und ermöglicht bei geeigneten Radios das automatische Einschalten über das anliegende Lautsprechersignal.
Die analogen Einstellmöglichkeiten befinden sich direkt am Gerät. Trennfrequenzen und Bassanpassungen können dadurch ohne zusätzliche Software vorgenommen werden.
Der variable Tiefpassfilter lässt sich im Bereich von 40 bis 220 Hz einstellen. Die Filtersteilheit beträgt 24 dB/Oktave.
Der Tiefpassfilter begrenzt die Wiedergabe oberhalb der eingestellten Frequenz. Dadurch kann der Subwoofer gezielt an das verwendete Frontsystem beziehungsweise die übrigen Lautsprecher der Anlage angekoppelt werden.
Eine korrekt eingestellte Trennfrequenz unterstützt einen sauberen Übergang zwischen Subwoofer und Frontlautsprechern. Der Bass sollte sich harmonisch in das gesamte Klangbild einfügen.
Zusätzlich besitzt der RCore1|600 einen variablen Subsonic-Filter. Dieser kann im Bereich von 20 bis 50 Hz eingestellt werden und arbeitet ebenfalls mit einer Filtersteilheit von 24 dB/Oktave.
Der Subsonic-Filter reduziert besonders tiefe Frequenzen unterhalb der eingestellten Grenzfrequenz. Diese Frequenzen können den Subwoofer mechanisch stark belasten, obwohl sie häufig nur wenig nutzbaren Schalldruck erzeugen.
Besonders bei Bassreflexgehäusen kann ein passend eingestellter Subsonic-Filter den Lautsprecher unterhalb der Gehäuseabstimmung schützen. Die Einstellung muss zum verwendeten Subwoofer und Gehäusekonzept passen.
Der Bass-Boost kann auf −6 dB, 0 dB oder +6 dB eingestellt werden. Dadurch lässt sich der Basspegel in einem festgelegten Umfang absenken, unverändert lassen oder anheben.
Eine Bassanhebung sollte vorsichtig verwendet werden. Eine Anhebung um 6 dB erhöht die Leistungsanforderung deutlich und kann Verstärker, Stromversorgung und Subwoofer stärker belasten.
Der Verstärker verfügt außerdem über einen RTC-Anschluss. Dieser ermöglicht den Anschluss einer passenden externen Pegelregelung für den Subwoofer.
Eine externe Pegelregelung kann genutzt werden, um den Basspegel vom Fahrerplatz aus an unterschiedliche Musikaufnahmen oder persönliche Vorlieben anzupassen.
Der RTC-Regler ersetzt keine fachgerechte Einstellung der Eingangsempfindlichkeit. Der Grundpegel muss zuerst passend zur Signalquelle und zum angeschlossenen Subwoofer eingestellt werden.
Der angegebene Frequenzbereich des RCore1|600 reicht von 10 bis 220 Hz. Damit ist die Endstufe gezielt auf die Wiedergabe tiefer Frequenzen ausgelegt.
Die Betriebsspannung beträgt 10 bis 16 Volt. Der Verstärker ist damit für den üblichen Spannungsbereich elektrischer Anlagen in Fahrzeugen vorgesehen.
Für Fahrzeuge mit Start-Stopp-System wird ein Wert von 7,5 Volt für drei Sekunden angegeben. Diese Angabe wird entsprechend den vorliegenden technischen Daten übernommen.
Die externe Absicherung des Verstärkers ist mit 40 Ampere angegeben. Eine geeignete Sicherung muss in der Plusleitung in der Nähe der Fahrzeugbatterie montiert werden.
Die Sicherung schützt die Stromleitung bei einem Kurzschluss. Sie muss passend zur verwendeten Leitung und zur vorgesehenen Installation gewählt werden.
Eine leistungsfähige Mono-Endstufe benötigt eine stabile Stromversorgung. Plus- und Masseleitung müssen fachgerecht dimensioniert und sauber angeschlossen werden.
Der Masseanschluss sollte möglichst kurz ausgeführt und mit einem geeigneten Massepunkt der Fahrzeugkarosserie verbunden werden. Lack, Rost und Verschmutzungen müssen an der Kontaktfläche entfernt werden.
Eine unzureichende Stromversorgung kann zu Spannungseinbrüchen, verringerter Ausgangsleistung, Verzerrungen oder Schutzabschaltungen führen.
Die Abmessungen des GLADEN RCore1|600 betragen 198 mm in der Länge, 150 mm in der Breite und 52 mm in der Höhe. Dadurch lässt sich die Endstufe auch in Anlagen mit begrenztem Platzangebot integrieren.
Das Gewicht beträgt 1.150 Gramm. Vor der Montage sollte ein stabiler, trockener und ausreichend belüfteter Einbauort gewählt werden.
Geeignete Montageplätze können sich im Kofferraum, hinter einer Seitenverkleidung, unter einer Abdeckung oder auf einer individuell gefertigten Verstärkerplatte befinden.
Bei der Planung des Einbauortes muss zusätzlicher Platz für Stromkabel, Masseleitung, Signalleitungen, Lautsprecherkabel und die Bedienung der Einstellregler berücksichtigt werden.
Der Verstärker darf nicht vollständig von Dämmmaterial, Teppich oder Verkleidungen abgedeckt werden. Eine ausreichende Luftzirkulation unterstützt einen zuverlässigen Betrieb.
Strom- und Signalleitungen sollten nach Möglichkeit getrennt voneinander verlegt werden. Dadurch kann das Risiko von Störgeräuschen reduziert werden.
Beim High-Level-Anschluss müssen die Eingangssignale korrekt und phasenrichtig angeschlossen werden. Eine falsche Zuordnung kann die Basswiedergabe deutlich beeinträchtigen.
Die Eingangsempfindlichkeit muss passend zur Ausgangsspannung der Signalquelle eingestellt werden. Der Gain-Regler ist kein Lautstärkeregler und sollte nicht pauschal auf den maximalen Wert eingestellt werden.
Eine zu hohe Gain-Einstellung kann zu frühem Clipping und starken Verzerrungen führen. Dies kann sowohl den Subwoofer als auch den Verstärker unnötig belasten.
Bei fachgerechter Einstellung kann der GLADEN RCore1|600 seine Leistung kontrolliert an das angeschlossene Basssystem abgeben. Tiefpass, Subsonic-Filter und Bass-Boost sollten gemeinsam auf das vollständige System abgestimmt werden.
Der GLADEN RCore1|600 ist eine kompakte und leistungsfähige Lösung für anspruchsvolle Subwoofer-Systeme. Seine 2-Ohm-Stabilität, 620 Watt Ausgangsleistung, hohe Effizienz, flexiblen Eingänge und umfangreichen Filtermöglichkeiten machen ihn zu einer vielseitigen Mono-Endstufe für kraftvolle Bassanlagen im täglichen Einsatz.
