Produktbeschreibung

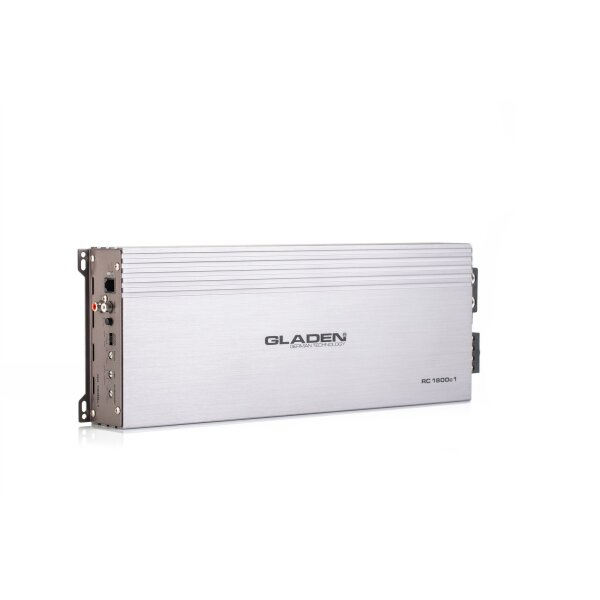

Der GLADEN RC 1800c1 ist ein leistungsorientierter 1-Kanal-Verstärker für kraftvolle Subwoofer-Anwendungen. Die Class-D-Technologie ermöglicht hohe Ausgangsleistungen bei einer vergleichsweise kompakten Bauform.
Als Monoverstärker stellt der RC 1800c1 seine gesamte Leistung über einen Verstärkerkanal zur Verfügung. Er eignet sich damit für einzelne Subwoofer, Doppelschwingspulen-Subwoofer oder mehrere passend verschaltete Tieftöner.
An einer Gesamtimpedanz von 4 Ohm liefert der Verstärker 740 Watt RMS. Diese Betriebsart eignet sich für Subwoofer oder Lautsprecherkombinationen mit einer Gesamtimpedanz von 4 Ohm.
Bei einer Gesamtimpedanz von 2 Ohm stellt der GLADEN RC 1800c1 1.300 Watt RMS bereit. Damit können bereits sehr leistungsfähige Subwoofer-Systeme angetrieben werden.
Seine höchste angegebene Ausgangsleistung erreicht der Verstärker an 1 Ohm. In dieser Betriebsart stehen 1.800 Watt RMS für den angeschlossenen Subwoofer zur Verfügung.

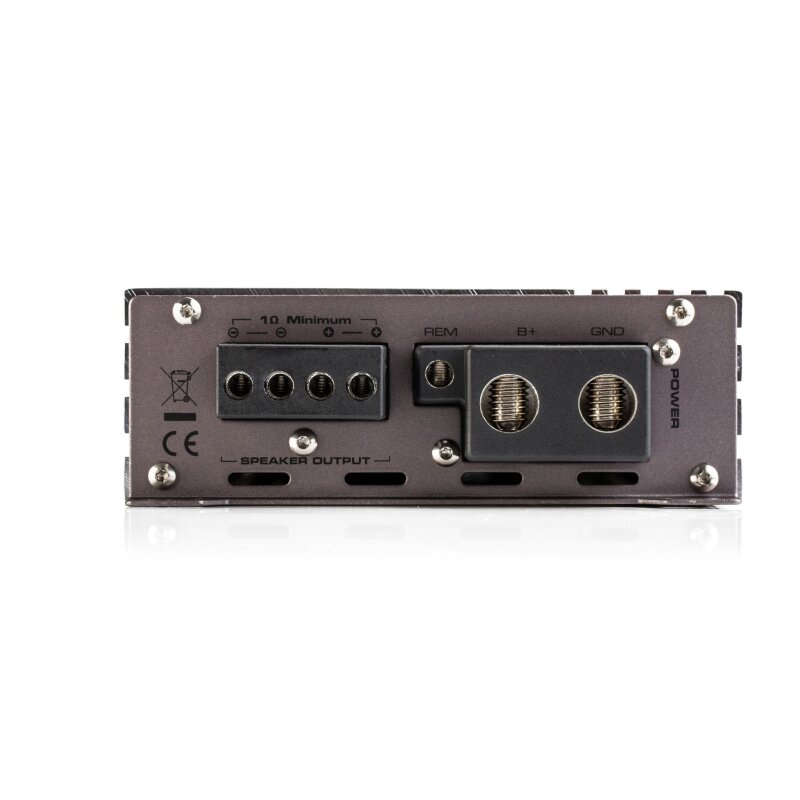

Der Verstärker ist für einen stabilen Betrieb bis zu einer Gesamtimpedanz von 1 Ohm ausgelegt. Die Impedanz aller angeschlossenen Schwingspulen und Subwoofer darf diesen Wert nicht unterschreiten.
Vor dem Anschluss müssen die Impedanzen aller Schwingspulen sowie deren Reihen- oder Parallelschaltung berücksichtigt werden. Eine falsche Verschaltung kann zu einer unzulässig niedrigen Gesamtimpedanz führen.
Eine zu niedrige Lautsprecherimpedanz kann den Strombedarf stark erhöhen und Schutzabschaltungen oder Schäden am Verstärker verursachen.
Der GLADEN RC 1800c1 verfügt über einen High-Level-Eingang mit Auto Sense. Dadurch kann die Endstufe auch in Fahrzeuge integriert werden, deren serienmäßiges Autoradio keinen separaten Cinch-Vorverstärkerausgang besitzt.
Beim High-Level-Anschluss wird das bereits verstärkte Lautsprechersignal des OEM-Radios als Eingangssignal verwendet. Dadurch lässt sich ein leistungsstarker Subwoofer-Verstärker auch in viele serienmäßige Audiosysteme integrieren.
Die Auto-Sense-Funktion erkennt ein anliegendes Eingangssignal und kann den Verstärker automatisch aktivieren. Je nach verwendetem Radio und Fahrzeug kann dadurch eine separate Remote-Leitung entfallen.
Der Verstärker besitzt eine doppelseitige Leiterplatte. Dabei können Leiterbahnen auf beiden Seiten der Platine geführt werden, wodurch ein kompakter interner Aufbau ermöglicht wird.
Zusätzlich kommen SMD-Komponenten zum Einsatz. Diese elektronischen Bauteile werden direkt auf der Oberfläche der Leiterplatte montiert.
Für den GLADEN RC 1800c1 ist ein optionales Remote-Control-Modul vorgesehen. Der genaue Funktionsumfang dieses Moduls wurde in den vorliegenden Angaben nicht näher beschrieben und wird daher nicht zusätzlich interpretiert.

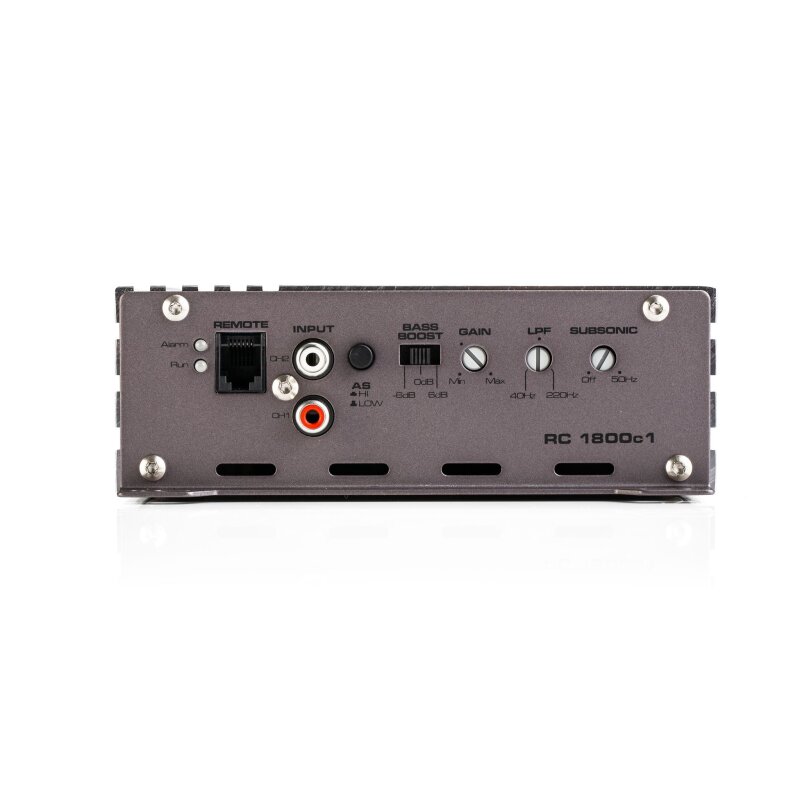

Der variable Tiefpassfilter lässt sich im Bereich von 40 bis 220 Hz einstellen. Er begrenzt die Wiedergabe oberhalb der gewählten Trennfrequenz.
Dadurch kann der Subwoofer passend an das verwendete Frontsystem beziehungsweise an die übrigen Lautsprecher der Anlage angekoppelt werden.
Eine korrekt gewählte Trennfrequenz unterstützt einen sauberen Übergang zwischen Subwoofer und Frontlautsprechern. Der Bass sollte sich möglichst harmonisch in das gesamte Klangbild einfügen.
Zusätzlich besitzt der Verstärker einen variablen Subsonic-Filter von 20 bis 50 Hz. Dieser reduziert Frequenzen unterhalb der eingestellten Grenzfrequenz.
Besonders bei Bassreflexgehäusen können Frequenzen unterhalb der Gehäuseabstimmung sehr große Membranauslenkungen verursachen. Ein passend eingestellter Subsonic-Filter kann die mechanische Belastung des Subwoofers reduzieren.
Die Einstellung des Subsonic-Filters muss zum verwendeten Subwoofer, zum Gehäuseprinzip und zur Abstimmfrequenz des Gehäuses passen.
Der Bass-Boost kann im Bereich von 0 bis 12 dB eingestellt werden. Dadurch lässt sich ein bestimmter Bassbereich zusätzlich anheben.
Eine starke Bassanhebung erhöht die Leistungsanforderung deutlich und kann Verstärker, Subwoofer und Stromversorgung zusätzlich belasten. Der Bass-Boost sollte daher nur gezielt und vorsichtig eingesetzt werden.
Die Eingangsempfindlichkeit reicht von 200 mV bis 5 V. Dadurch kann die Endstufe an unterschiedliche Ausgangsspannungen von Autoradios, DSPs oder anderen Signalquellen angepasst werden.
Die Eingangsempfindlichkeit ist kein Lautstärkeregler. Sie muss so eingestellt werden, dass der Verstärker vollständig ausgesteuert werden kann, ohne unnötig früh zu übersteuern.
Eine zu hohe Gain-Einstellung kann zu Clipping, starken Verzerrungen und einer erhöhten thermischen Belastung des angeschlossenen Subwoofers führen.
Der angegebene Frequenzbereich reicht von 10 bis 220 Hz. Damit ist der RC 1800c1 gezielt auf die Wiedergabe tiefer Frequenzen ausgelegt.
Der Klirrfaktor wird mit weniger als 1,0 Prozent bei RMS-Leistung angegeben. Dieser Wert gilt unter den vom Hersteller vorgesehenen Messbedingungen.

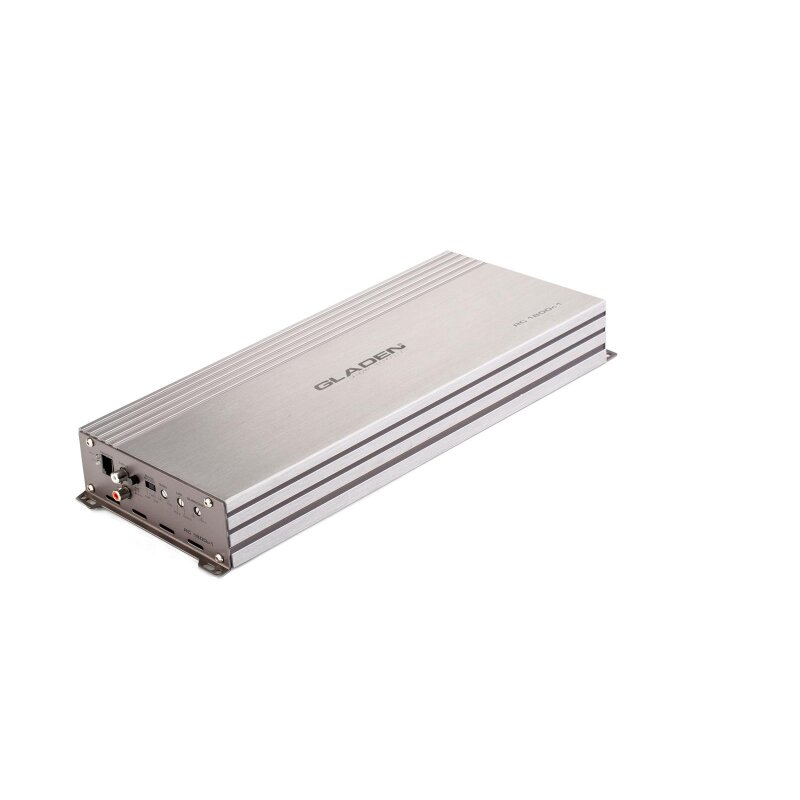

Die Abmessungen des Verstärkers betragen 415 mm in der Länge, 150 mm in der Breite und 50 mm in der Höhe.
Neben den reinen Geräteabmessungen muss zusätzlicher Platz für Stromanschlüsse, Masseleitung, Signalkabel, Lautsprecherleitungen und die Bedienung der Einstellregler berücksichtigt werden.
Eine Mono-Endstufe mit bis zu 1.800 Watt RMS stellt hohe Anforderungen an die Stromversorgung. Batterie, Lichtmaschine, Plusleitung, Masseverbindung und Absicherung müssen auf die vollständige Installation abgestimmt werden.
Konkrete Angaben zur Stromaufnahme, zum Sicherungswert und zu empfohlenen Kabelquerschnitten wurden in den vorliegenden technischen Daten nicht genannt und werden daher nicht ergänzt.
Die Plusleitung muss nahe der Fahrzeugbatterie mit einer geeigneten Sicherung abgesichert werden. Die Absicherung muss zum verwendeten Kabel und zur vollständigen Installation passen.
Der Masseanschluss sollte möglichst kurz ausgeführt und mit einem geeigneten Massepunkt der Fahrzeugkarosserie verbunden werden. Lack, Rost und Verschmutzungen müssen an der Kontaktfläche entfernt werden.
Eine unzureichende Stromversorgung kann zu Spannungseinbrüchen, reduzierter Ausgangsleistung, Verzerrungen oder Schutzabschaltungen führen.
Der Verstärker muss auf einer stabilen, trockenen und ausreichend belüfteten Fläche montiert werden. Kühlflächen dürfen nicht durch Teppich, Dämmmaterial oder Verkleidungen vollständig abgedeckt werden.
Strom- und Signalleitungen sollten nach Möglichkeit getrennt voneinander verlegt werden. Dadurch lässt sich das Risiko von Einstreuungen und Störgeräuschen reduzieren.
Der angeschlossene Subwoofer muss hinsichtlich Impedanz, Belastbarkeit, Schwingspulenkonfiguration und Gehäusekonzept zur gewählten Ausgangsleistung passen.
Besonders beim Betrieb an 1 Ohm sind eine sorgfältige Planung, leistungsfähige Stromversorgung und fachgerechte Verkabelung erforderlich.
Der GLADEN RC 1800c1 ist eine leistungsstarke Mono-Endstufe für anspruchsvolle Subwoofer-Systeme. Bis zu 1.800 Watt RMS, 1-Ohm-Stabilität, High-Level mit Auto Sense, variable Filter und eine kompakte Bauform machen ihn zu einer vielseitigen Lösung für kraftvolle Car-HiFi-Bassanlagen.
