Produktbeschreibung

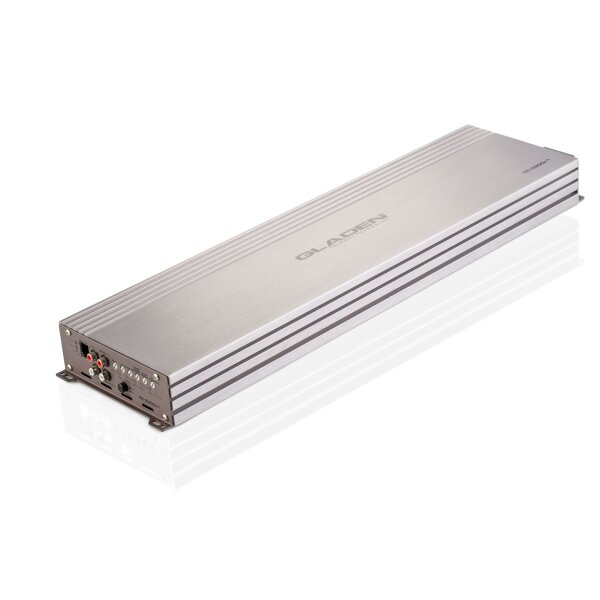

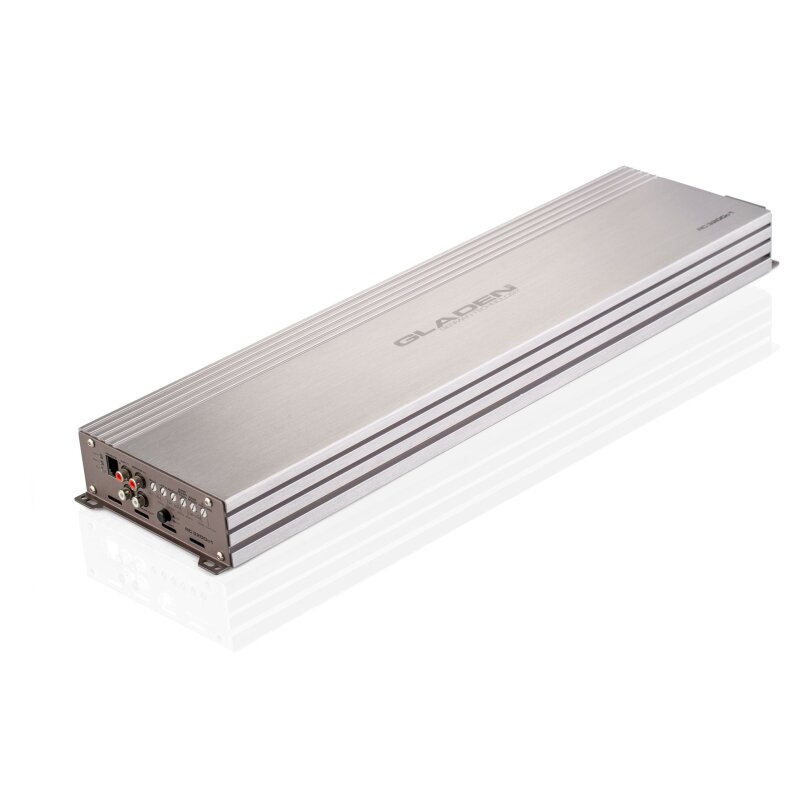

Der GLADEN RC 3200c1 ist der leistungsstärkste Mono-Verstärker der GLADEN-RC-Serie. Er wurde für Subwoofer-Anwendungen entwickelt, bei denen sehr hohe Ausgangsleistung, niedrige Anschlussimpedanzen und ein kontrollierter Dauerbetrieb im Vordergrund stehen.
Die Class-D-Technologie ermöglicht hohe Verstärkerleistungen bei einer kompakten Bauweise. Der Verstärker ist ausschließlich für die Versorgung von Subwoofern beziehungsweise für die Wiedergabe tiefer Frequenzen vorgesehen.
An einer Lautsprecherimpedanz von 4 Ohm liefert der RC 3200c1 eine RMS-Leistung von 700 Watt. Diese Betriebsart eignet sich für Subwoofer oder Lautsprecherkombinationen mit einer Gesamtimpedanz von 4 Ohm.
Bei einer Gesamtimpedanz von 2 Ohm steigt die Ausgangsleistung auf 1.300 Watt RMS. Damit kann der Verstärker bereits sehr leistungsfähige Subwoofer-Systeme antreiben.
An 1 Ohm stehen 2.150 Watt RMS zur Verfügung. Diese hohe Leistung macht den Verstärker für kräftige Subwoofer, mehrere passend verschaltete Lautsprecher oder leistungsorientierte Basssysteme interessant.
Seine maximale angegebene Ausgangsleistung erreicht der GLADEN RC 3200c1 bei einer Gesamtimpedanz von 0,5 Ohm. In dieser Betriebsart liefert die Mono-Endstufe 3.180 Watt RMS.

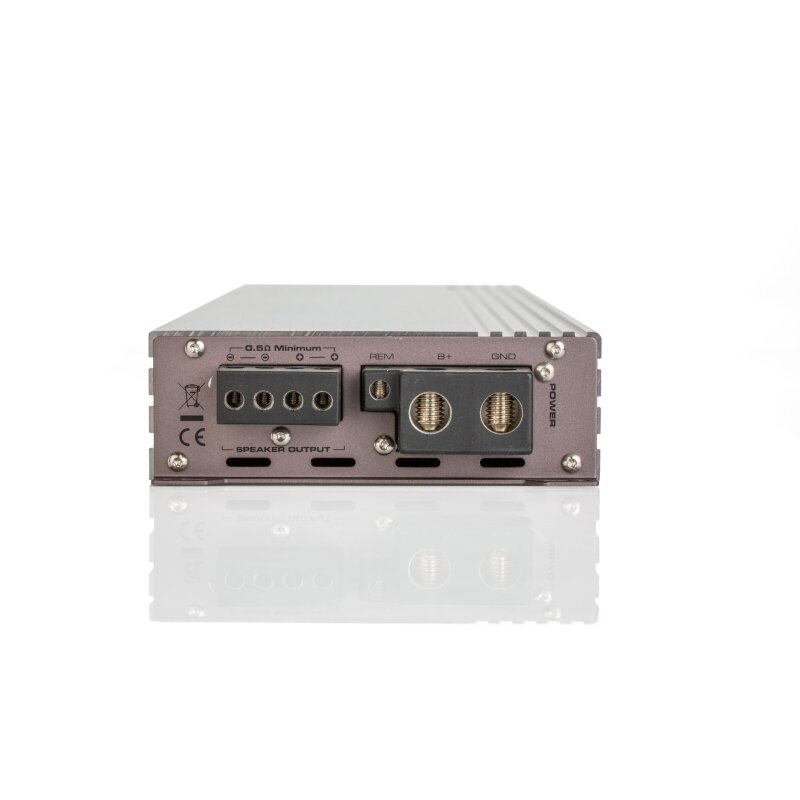

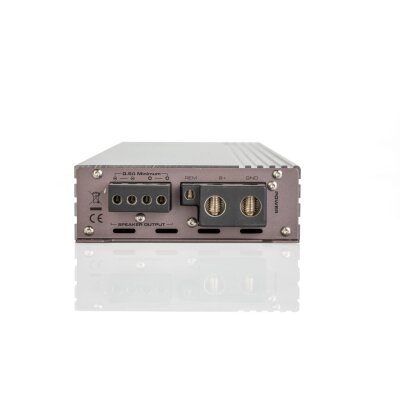

Die Gesamtimpedanz aller angeschlossenen Schwingspulen und Subwoofer darf 0,5 Ohm nicht unterschreiten. Vor dem Anschluss müssen die Impedanzen aller Schwingspulen sowie deren Reihen- oder Parallelschaltung korrekt berechnet werden.
Eine falsche Verschaltung kann zu einer zu niedrigen Gesamtimpedanz, erhöhtem Strombedarf, Schutzabschaltungen oder Schäden am Verstärker führen.
Zu den besonderen Funktionen des RC 3200c1 gehört der ausschaltbare Clipping-Limiter. Diese Funktion erkennt ein unsauberes beziehungsweise übersteuertes Musiksignal und reduziert automatisch die Verstärkerleistung.
Durch die automatische Leistungsreduzierung soll die Belastung des angeschlossenen Subwoofers begrenzt werden. Clipping kann zu stark verzerrten Ausgangssignalen und einer hohen thermischen Belastung der Schwingspule führen.
Der Clipping-Limiter ersetzt jedoch keine fachgerechte Einstellung der Eingangsempfindlichkeit. Auch mit aktivierter Schutzfunktion müssen Signalquelle, Verstärker und Subwoofer korrekt aufeinander abgestimmt werden.
Für Anlagen mit noch höherem Leistungsbedarf können zwei GLADEN RC 3200c1 über die Master-Slave-Funktion miteinander verlinkt werden.
In dieser Systemverschaltung arbeiten beide Verstärker gemeinsam. Laut den vorliegenden Herstellerangaben kann dadurch eine maximale Ausgangsleistung von nahezu 6.400 Watt an 1 Ohm erreicht werden.
Bei einer Master-Slave-Installation müssen beide Verstärker, Lautsprecheranschlüsse, Eingangssignale und Stromversorgungen exakt entsprechend den Herstellervorgaben verbunden werden.

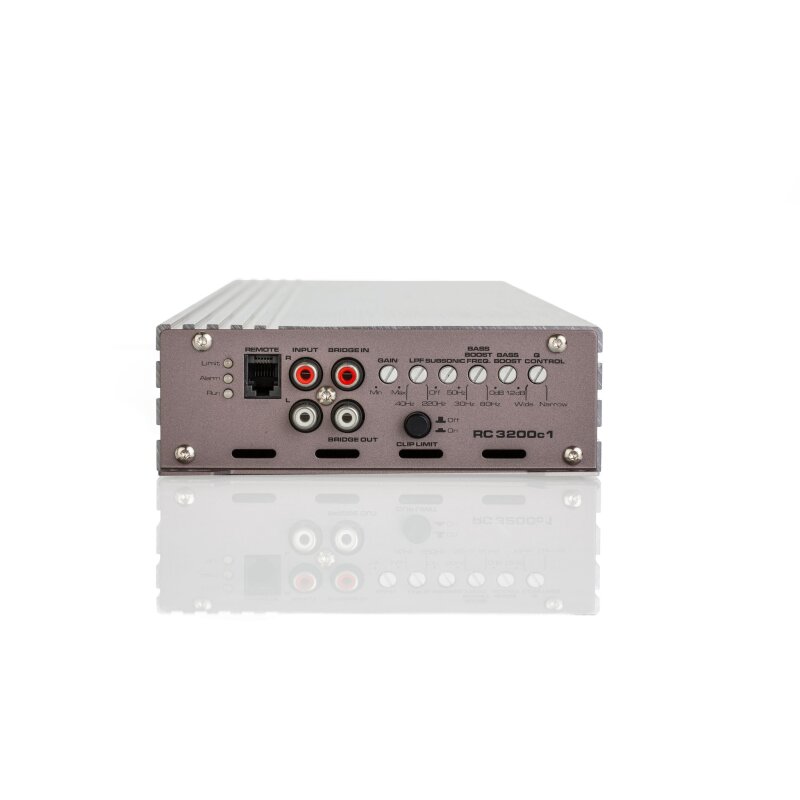

Der variable Tiefpassfilter kann im Bereich von 40 bis 220 Hz eingestellt werden. Er begrenzt die Wiedergabe oberhalb der gewählten Trennfrequenz und ermöglicht die Anpassung des Subwoofers an das übrige Lautsprechersystem.
Eine korrekt gewählte Tiefpassfrequenz unterstützt einen sauberen Übergang zwischen Subwoofer und Frontsystem. Der Bass sollte sich möglichst harmonisch in das gesamte Klangbild einfügen.
Zusätzlich besitzt der Verstärker einen variablen Subsonic-Filter von 20 bis 50 Hz. Dieser reduziert Frequenzen unterhalb der eingestellten Grenzfrequenz.
Besonders bei Bassreflexgehäusen können sehr tiefe Frequenzen unterhalb der Gehäuseabstimmung zu großen Membranauslenkungen und einer hohen mechanischen Belastung des Subwoofers führen.
Der Subsonic-Filter muss deshalb passend zum verwendeten Subwoofer, zum Gehäuse und zu dessen Abstimmfrequenz eingestellt werden.
Der Bass-Boost kann von 0 bis 12 dB eingestellt werden. Zusätzlich lässt sich die Arbeitsfrequenz im Bereich von 30 bis 80 Hz verändern.
Die Güte des Bass-Boosts ist ebenfalls einstellbar. Dadurch kann die Breite des beeinflussten Frequenzbereichs an die gewünschte Bassabstimmung angepasst werden.
Eine starke Bassanhebung erhöht den Leistungsbedarf erheblich und kann Verstärker, Stromversorgung und Subwoofer stark belasten. Der Bass-Boost sollte daher nur gezielt und kontrolliert eingesetzt werden.
Der Low-Level-Eingang ist für Eingangsspannungen von 200 mV bis 5 Volt ausgelegt. Dadurch kann der Verstärker an unterschiedliche Cinch-Ausgangspegel von Autoradios, DSPs oder anderen Signalquellen angepasst werden.
Die Eingangsempfindlichkeit ist kein Lautstärkeregler. Sie muss passend zur Ausgangsspannung der Signalquelle eingestellt werden, damit die Endstufe vollständig ausgesteuert wird, ohne unnötig früh zu übersteuern.
Der angegebene Frequenzbereich reicht von 10 bis 220 Hz. Damit ist der RC 3200c1 gezielt auf die Wiedergabe tiefer Frequenzen und den Betrieb leistungsstarker Subwoofer ausgelegt.
Der Klirrfaktor wird mit weniger als 2,0 Prozent bei RMS-Leistung angegeben. Der Wert gilt unter den vom Hersteller vorgesehenen Messbedingungen.
Eine Pegel-Fernbedienung ist im Lieferumfang enthalten. Damit kann der Subwooferpegel bequem vom Fahrerplatz aus an unterschiedliche Musikaufnahmen oder persönliche Vorlieben angepasst werden.
Die Fernbedienung ersetzt keine fachgerechte Grundeinstellung des Verstärkers. Die Eingangsempfindlichkeit und der maximale Subwooferpegel müssen zunächst korrekt eingestellt werden.
Der GLADEN RC 3200c1 verfügt über Schutzschaltungen gegen Überhitzung, Überlastung, Kurzschluss und Unterspannung. Diese Funktionen unterstützen den sicheren Betrieb der Endstufe.
Schutzschaltungen können Fehlverkabelungen oder eine unzureichende Stromversorgung jedoch nicht dauerhaft ausgleichen. Die gesamte Installation muss fachgerecht ausgeführt werden.
Eine Endstufe mit mehr als 3.000 Watt Ausgangsleistung stellt sehr hohe Anforderungen an Batterie, Lichtmaschine, Stromleitungen, Masseverbindungen und Absicherung.
Plus- und Masseleitungen müssen für die tatsächliche Stromaufnahme, die Leitungslänge und die vollständige Installation dimensioniert werden. Konkrete Kabelquerschnitte wurden in den gelieferten Daten nicht angegeben.
Die Plusleitung muss nahe der Fahrzeugbatterie mit einer geeigneten Sicherung abgesichert werden. Ein konkreter Sicherungswert wurde in den vorliegenden Herstellerangaben nicht genannt und wird daher nicht ergänzt.
Der Masseanschluss sollte möglichst kurz ausgeführt und mit einem geeigneten Massepunkt der Fahrzeugkarosserie verbunden werden. Lack, Rost und Verschmutzungen müssen an der Kontaktfläche entfernt werden.
Bei leistungsstarken Bassanlagen kann eine zusätzliche oder verstärkte Stromversorgung erforderlich sein. Die elektrische Anlage des Fahrzeugs muss auf die geplante Belastung abgestimmt werden.
Die Abmessungen des Verstärkers betragen 585 mm in der Länge, 150 mm in der Breite und 50 mm in der Höhe.
Neben den reinen Geräteabmessungen muss zusätzlicher Platz für Stromanschlüsse, Masseleitung, Signalkabel, Lautsprecherleitungen und die Bedienung der Einstellregler berücksichtigt werden.
Der Verstärker muss auf einer stabilen, trockenen und ausreichend belüfteten Fläche montiert werden. Kühlflächen dürfen nicht durch Teppich, Dämmmaterial oder Verkleidungen vollständig abgedeckt sein.
Strom- und Signalleitungen sollten nach Möglichkeit getrennt voneinander verlegt werden. Dadurch kann das Risiko von Störgeräuschen und Einstreuungen reduziert werden.
Der angeschlossene Subwoofer muss hinsichtlich Impedanz, Belastbarkeit, Schwingspulenkonfiguration und Gehäusekonzept zur gewählten Ausgangsleistung passen.
Besonders beim Betrieb an 0,5 Ohm oder bei einer Master-Slave-Verbindung ist eine sorgfältige Planung und fachgerechte Installation zwingend erforderlich.
Der GLADEN RC 3200c1 ist eine kompromisslose Mono-Endstufe für besonders leistungsstarke Subwoofer-Systeme. Bis zu 3.180 Watt RMS, 0,5-Ohm-Stabilität, Clipping-Limiter, Master-Slave-Funktion, variable Filter und die mitgelieferte Pegel-Fernbedienung machen ihn zu einer leistungsorientierten Lösung für anspruchsvolle Car-HiFi- und SPL-Anwendungen.
